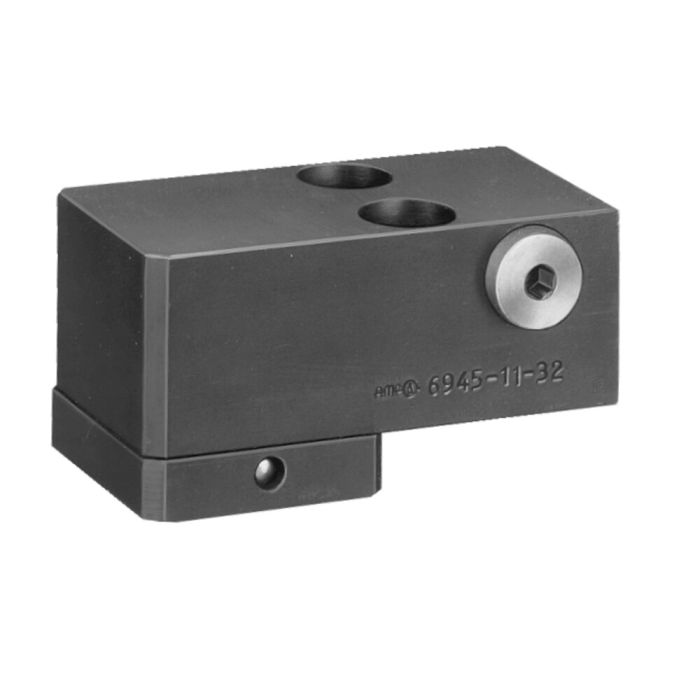

Spannkopf-Oberteil

Max. Betriebsdruck 400 bar, Spannkraft 20 kN, Hub 6 mm, einfach wirkend

Bestell-Nr.

61218

Bestell-Nr.	Artikel-Nr.	Spannkraft bei 400 bar [kN]	Hub H [mm]	Vol. [cm³]	Schraube (2 Stück)	Md max. [Nm]	Feder- kraft min. [N]	Gewicht [g]
60327	6945-11-63	63	10	16,0	M16x50- 8.8	200	580	2700
61218	6945-11-20	20	6	2,9	M10x35-10.9	65	120	790
61234	6945-11-32	32	8	6,4	M12x45-10.9	120	260	1625
63990	6945-11-94	94	12	28,5	M20x70-12.9	670	920	5600

Bestell-Nr.	ØB	C	ØD	E	F	G	K	L	M	N	P
60327	38	60	45	41	38	15	63,0	120	60	34	48
61218	22	40	25	27	26	10	41,0	80	40	24	30
61234	26	50	32	34	32	13	53,0	100	50	28	41
63990	47	70	55	50	55	15	79,5	150	80	46	62

Ausführung:
Grundkörper aus Vergütungsstahl, brüniert. Kolben einsatzgehärtet und geschliffen, eingebaute Rückholfeder.

Anwendung:
Das Spannkopf-Oberteil kann direkt in die Werkzeugspannvorrichtung eingebaut werden.

Auf Anfrage:
Sondergrößen auf Anfrage lieferbar.
