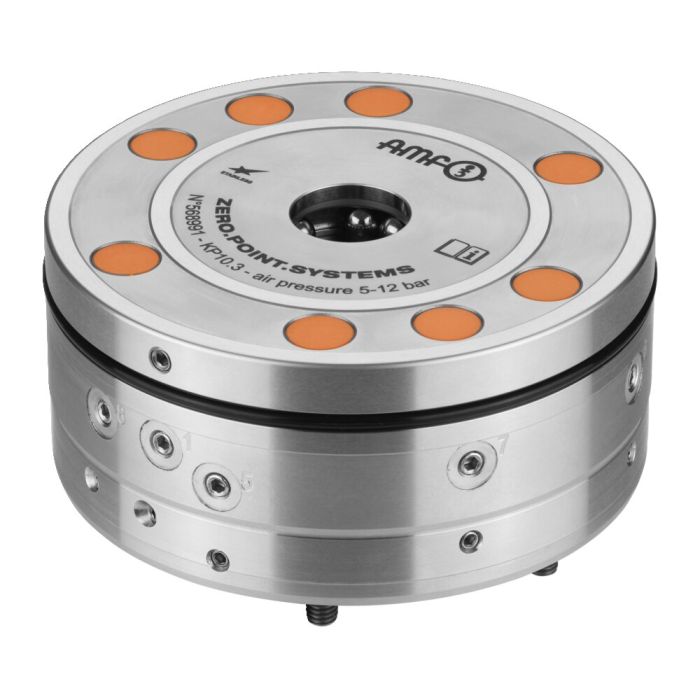

Spannmodul, Flanschversion

Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Die pneumatischen Zuleitungen können mittels M5-Gewinde seitlich oder am Boden angeschlossen werden. Außerdem kann die Luft mit den im Lieferumfang enthaltenen O-Ringen über den Boden zugeführt werden. Das Spannmodul kann mittels der Zentrierhülse 6210-15-01 auf einer Platte aufgebaut oder in 3 verschiedenen Tiefen eingelassen werden.

Hinweis:
Auflagenkontrolle: Staudruck bei aufliegender Wechselpalette, Durchfluss wenn keine Wechselpalette aufliegt.

Das Einbau-Spannmodul wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitung ist jederzeit möglich (Modul ist drucklos gespannt).

Der Flansch hat drei nutzbare Anschlüsse:
1 = pneum. Öffnen
3 = pneum. Ausblasung und pneum. Auflagenkontrolle
5 = Entlüftung

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnung
