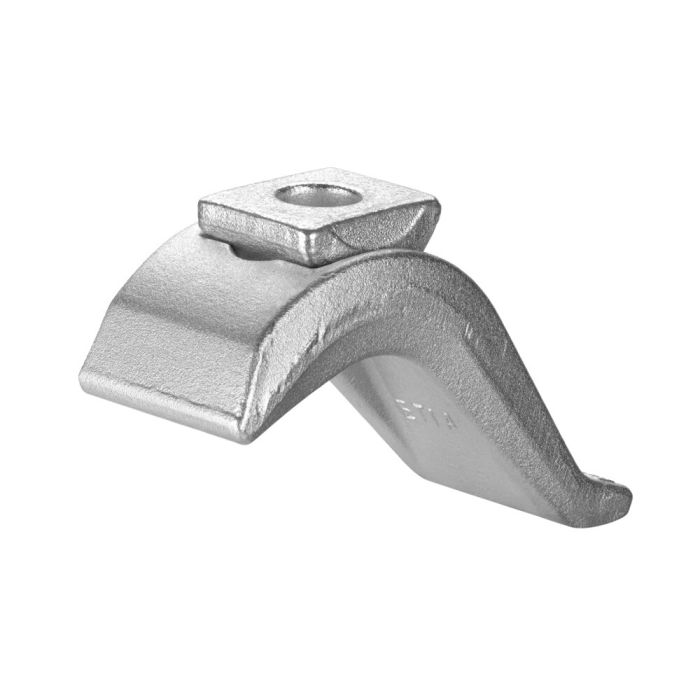

Spannpratze, stufenlos verstellbar
Größe 21, für Spannschraube M20, Spannhöhe 0-85 mm
Bestell-Nr.
71530
Anwendung:
Die stufenlose Spannpratze überbrückt schnell verschiedene Spannhöhen ohne zusätzliche Unterlage und benötigt wenig Platz auf dem Maschinentisch. Sie ist ausgelegt für höchste Belastung und besonders geeignet zum Aufspannen von Schnitt- und Stanzwerkzeugen.
Hinweis:
Dazu passende Befestigungselemente: Spannschrauben DIN 787, Scheiben DIN 6340 und Sechskantmuttern DIN 6330B.
| Bestell-Nr. | 71530 |
|---|---|
| Spannschraube | Ohne Spannschraube |
| Spannschraube metr. [M] | 20 |
| Min. Spannhöhe [mm] | 0 |
| Max. Spannhöhe [mm] | 85 |
| Gewicht | 1600 g |
