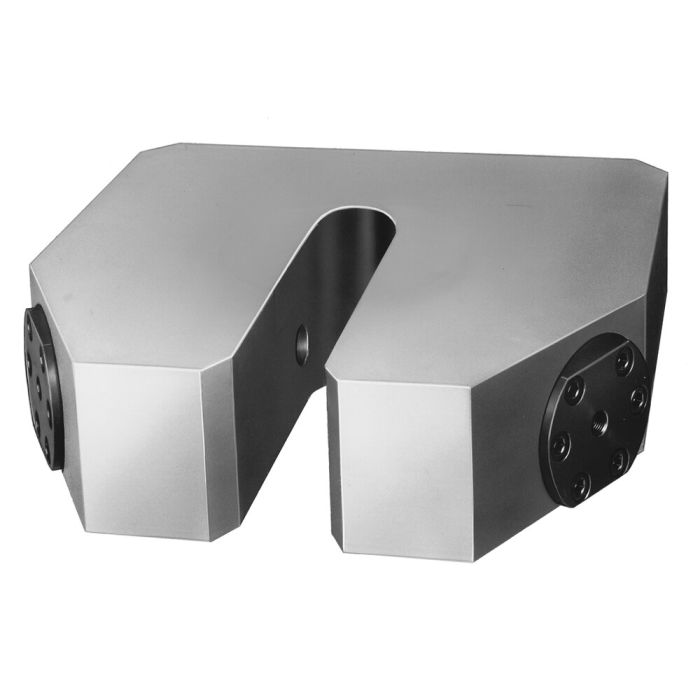

Spannzapfenaufnahme, hydraulisch
Ausführung:
Grundkörper aus Vergütungsstahl, Rand umlaufend gelb lackiert. Komplett mit zwei Spannkolben Nr. 6945-15-10 und Abschlussdeckel.
Anwendung:
Die Spannzapfenaufnahme kann an die vorhandene Stößelplatte angeschraubt werden. Der Spannzapfen Nr. 6945-02-04-***, der im Werkzeug eingeschraubt ist, wird in die Aussparung der Spannzapfenaufnahme eingeschoben und hydraulisch geklemmt.
Hinweis:
Für die Spannzapfenaufnahme darf kein Spannzapfen nach DIN verwendet werden. Auf Wunsch können Befestigungsbohrungen eingebracht werden. Nicht tolerierte Maße nach DIN ISO 2768 mittel.
Auf Anfrage:
Sonderausführungen auf Anfrage lieferbar.
| Bestell-Nr. | 61390 |
|---|---|
| Produkttyp | Spannelemente |
| Max. Spannkraft [kN] | 94 |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Hochdruckschlauch mit Drahtgeflecht Nr. 68551 Für Gewindeanschluss, max. Betriebsdruck 500 bar, Länge 300 mm
- Spannkolben komplett Nr. 61382 Für nachträglichen Anbau in Ihre Original-Stößelplatte, für Zapfenspannung, max. Betriebsdruck 400 bar, Gewinde M10x25
