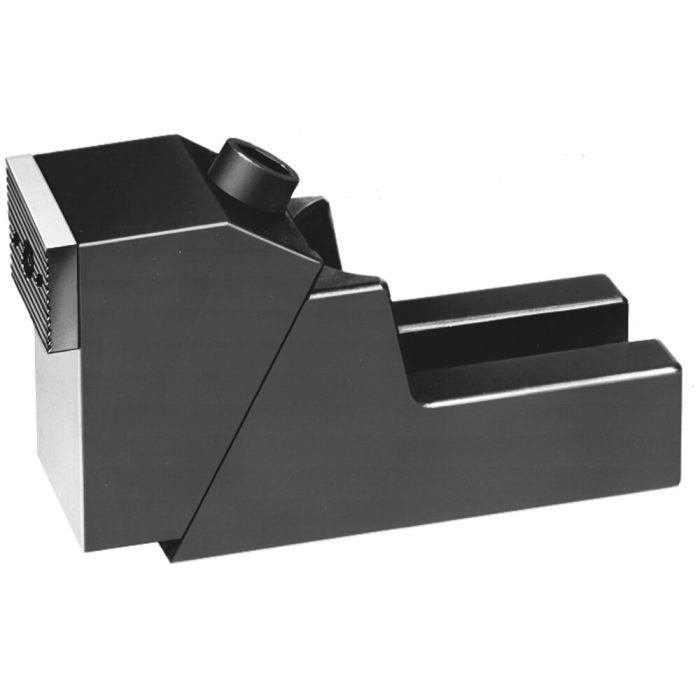

Stabilspannbacken
Nut 12-18 mm, max. Spannkraft waagrecht 8-28 kN, max. Niederzugkraft 1,2-4,2 kN
Bestell-Nr.
73213
Anwendung:
Durch die große Spannfläche eignen sich diese stabilen Spannbacken zum seitlichen Spannen hoher Werkstücke. Zur Befestigung des Stabilspannbackens auf dem Maschinentisch empfehlen wir die Verwendung von zwei Spannschrauben! Als Befestigungsschrauben sind je nach Nutenbreite Schrauben für T-Nuten DIN 787 - zwei Stück je Spannbacken - separat zu bestellen.
Hinweis:
Die Spannkräfte F1 und F2 werden bei optimaler Auslegung und Ausnutzung des maximalen Anziehdrehmomentes der Befestigungsschrauben erreicht.
* Spannkräfte F1 und F2 sind abhängig von der Nutbreite.
| Bestell-Nr. | 73213 |
|---|---|
| Produkttyp | Stabilspannbacken |
| Nut [mm] | 12, 14, 16, 18 |
| Gewicht | 4037 g |
