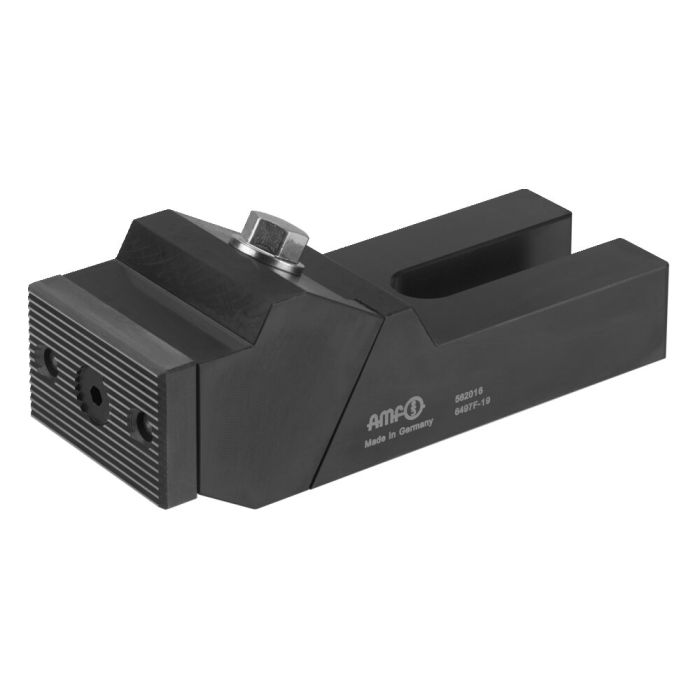

Stabilspannbacken, flache Bauart
Nut 20-30 mm, max. Spannkraft waagrecht 25-36 kN, max. Niederzugkraft 4,5-5,4 kN
Bestell-Nr.
562017
Anwendung:
Durch die große Spannfläche eignen sich diese stabilen Spannbacken zum seitlichen Spannen von Werkstücken. Zur Befestigung des Stabilspannbackens auf dem Maschinentisch empfehlen wir die Verwendung von zwei Spannschrauben! Als Befestigungsschraube sind je nach Nutenbreite Schrauben für T-Nuten DIN 787 - zwei Stück je Spannbacken - separat zu bestellen.
Hinweis:
Die Spannkräfte F1 und F2 werden bei optimaler Auslegung und Ausnutzung des maximalen Anziehdrehmomentes der Befestigungsschrauben erreicht.
* Spannkräfte F1 und F2 sind abhängig von der Nutbreite
| Bestell-Nr. | 562017 |
|---|---|
| Produkttyp | Stabilspannbacken |
| Nut [mm] | 20, 22, 24, 28, 30 |
| Gewicht | 4880 g |
