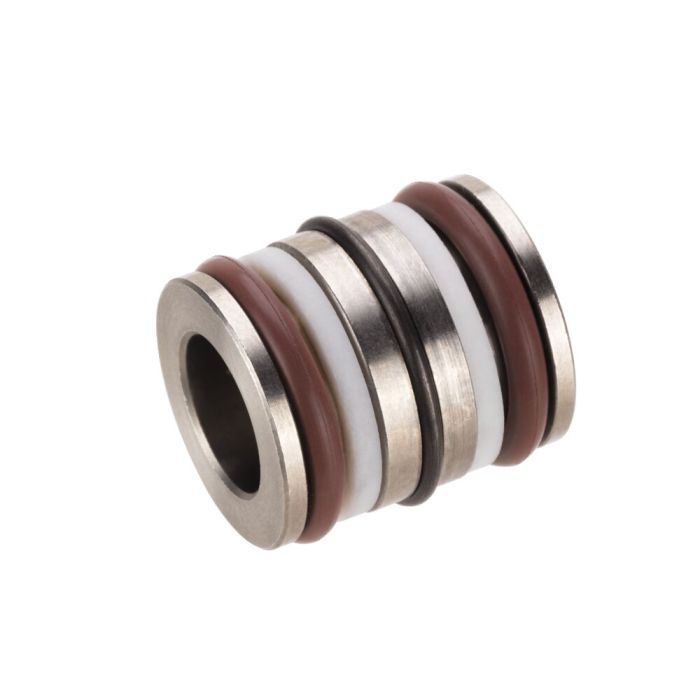

Steckverbinder
Max. Betriebsdruck 500 bar, Nennweite 12
Bestell-Nr.
554419
Ausführung:
Gehäuse aus rostfreiem Stahl, Dichtungen aus FKM.
Anwendung:
Für die Verbindung von zwei Bauteilen auf kurze Distanz ohne Verwendung von Verschraubungen.
Sie sind für die rohrleitungs-, und verschraubungslose Druckölverbindung konzipiert.
Hinweis:
Die axialwirkende hydraulische Kraft muss kraft-, oder formschlüssig von außen aufgenommen werden.
Die Kraft muss mit der Formel f. Trennkraft F [N] = Faktor x p [bar] (z.B. bei NW3: F= 5 x p) ermittelt werden.
Auf Anfrage:
Weitere Größen sind auf Anfrage lieferbar.
| Bestell-Nr. | 554419 |
|---|---|
| Max. Betriebsdruck [bar] | 500 |
| Typ | Steckverbinder |
| Nennweite | 12 |
| Gewicht | 25 g |
