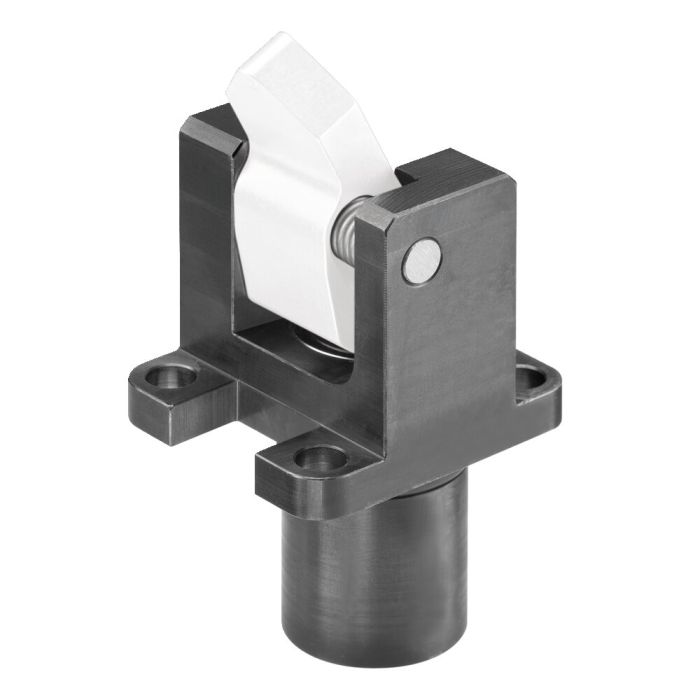

Vertikalspanner
Ausführung:
Grundkörper aus Stahl, brüniert. Kolbenstange nitriert. Abstreifer an der Kolbenstange. Eingebaute Rückholfeder. Lieferumfang mit Spannhebelbolzen, jedoch ohne Spannhebel. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Diese Vertikalspanner können für Spannaufgaben verwendet werden, bei denen in Spanntaschen gespannt wird.
Merkmal:
Kleine Abmessungen, nur geringer Abstand bei Reihenanordnung. Die Spannhebel lassen sich im eingebauten Zustand problemlos auswechseln.
Hinweis:
Schrauben nach ISO4762 M6, Festigkeitsklasse 12.9, leicht geölt, Anziehdrehmoment Md = 18 Nm sind nicht im Lieferumfang enthalten.
Der Vertikalspanner erlaubt beim Lösen ein max. Staudruck von 3 bar, dies ist vor allem beim Einsatz von Steuerventilen dringend zu berücksichtigen.
| Bestell-Nr. | 322248 |
|---|---|
| Produkttyp | Vertikalspanner |
| Max. Betriebsdruck [bar] | 350 |
| Max. Kolbenkraft [kN] | 7 |
| Betätigungsart | Einfachwirkend |
| Gewicht | 280 g |
