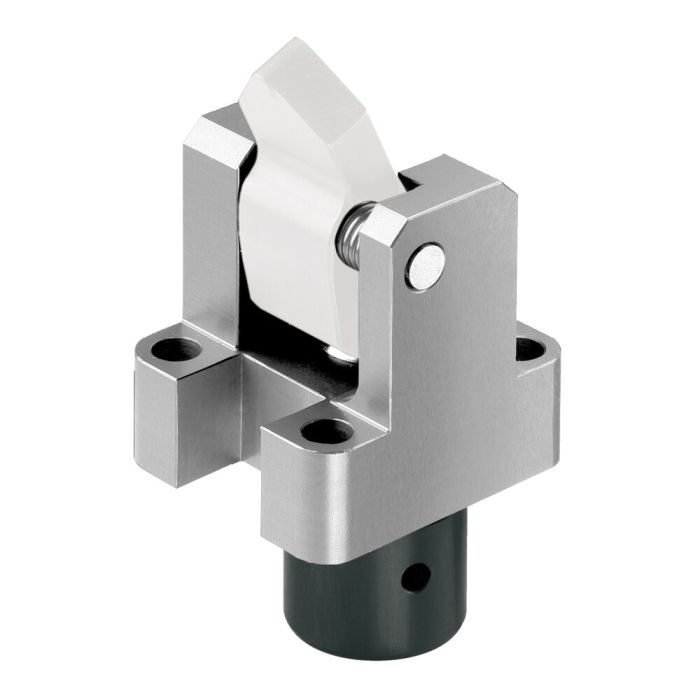

Vertikalspanner
Ausführung:
Grundkörper aus Stahl, chemisch vernickelt. Kolbenstange nitriert. Abstreifer an der Kolbenstange. Eingebaute Rückholfeder. Lieferumfang mit Spannhebelbolzen, jedoch ohne Spannhebel. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Diese Vertikalspanner können für Spannaufgaben verwendet werden, bei denen in Spanntaschen gespannt wird.
Merkmal:
Kleine Abmessungen, nur geringer Abstand bei Reihenanordnung. Die Spannhebel lassen sich im eingebauten Zustand problemlos auswechseln.
Hinweis:
Schrauben nach ISO 4762, Festigkeitsklasse 12.9, leicht geölt, sind nicht im Lieferumfang enthalten.
Der Vertikalspanner erlaubt beim Lösen ein max. Staudruck von 3 bar, dies ist vor allem beim Einsatz von Steuerventilen dringend zu berücksichtigen. Wichtig: Querschnitt der Zuleitung beachten.
| Bestell-Nr. | 322487 |
|---|---|
| Produkttyp | Vertikalspanner |
| Max. Betriebsdruck [bar] | 250 |
| Max. Kolbenkraft [kN] | 12 |
| Betätigungsart | Einfachwirkend |
| Gewicht | 576 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
- Spannhebel aus Stahl Nr. 322693 Für Vertikalspanner 6958AU und 6958AT, Lasthebel 24 mm, max. Spannkraft 8,2 kN
- Spannhebel aus Stahl Nr. 322735 Für Vertikalspanner 6958AU und 6958AT, Lasthebel 40 mm, max. Spannkraft 4,9 kN
- Spannhebel aus Aluminium Nr. 322792 Für Vertikalspanner 6958AU und 6958AT, Lasthebel 24 mm, max. Spannkraft 2,6 kN, max. Betriebsdruck 100 bar
- Spannhebel-Rohling aus Aluminium Nr. 322859 Für Vertikalspanner 6958AU und 6958AT, Lasthebel 44 mm, max. Betriebsdruck 100 bar
