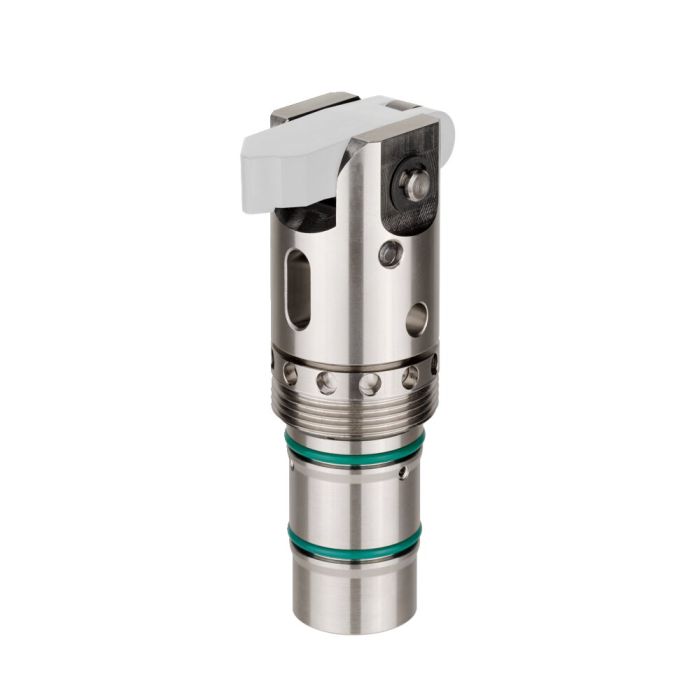

Vertikalspanner, Einschraub-Bauform
Ausführung:
Gehäuse aus Stahl, Oberfläche außen vernickelt, Kolbenstange gehärtet. Lieferumfang ohne Spannhebel.
Gehäuse mit zwei Bohrungen für Anbau von Verdrehsicherung.
Ein Zylinderstift für Verdrehsicherung liegt lose bei. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Vertikalspanner eignet sich besonders für Spannvorrichtungen, bei denen die Ölzufuhr über gebohrte Kanäle im Vorrichtungskörper erfolgt. Einsatz für Spannvorrichtungen mit eingeschränkten Platzverhältnissen. Einbau des Vertikalspanners 360° einstellbar.
Merkmal:
Auf kleinstem Einbauraum große Spannkraft. Spannhebel öffnet 90°, dadurch einfache Beladung bzw. Entnahme der Werkstücke manuell oder über Roboter.
Hinweis:
Die Einführfasen für die Dichtungen dürfen keine scharfen Übergänge haben.
Das Gewinde bis zur Planfläche fräsen. Bei Montage Gehäuse einfetten.
Hakenschlüssel für Größe 20 = Bestell-Nr. 54916, für Größe 30 = Bestell-Nr. 54940 und für Größe 50 = Bestell-Nr. 54973 bei Montage verwenden.
Auf Anfrage:
Weitere Größen auf Anfrage lieferbar.
Sp = spannen, Lo = lösen
| Bestell-Nr. | 328013 |
|---|---|
| Produkttyp | Vertikalspanner |
| Max. Betriebsdruck [bar] | 250 |
| Max. Kolbenkraft [kN] | 7.8 |
| Betätigungsart | Doppelwirkend |
| Gewicht | 350 g |
