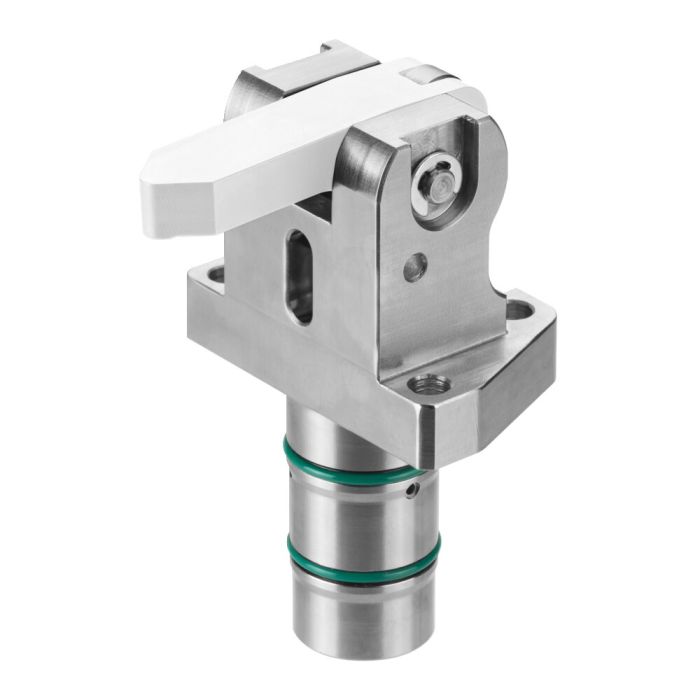

Vertikalspanner, Flansch-Bauform
Ausführung:
Grundkörper aus Stahl. Oberfläche außen vernickelt. Lieferumfang ohne Spannhebel. Ein Zylinderstift zur Feinausrichtung liegt lose bei. Ölzufuhr über Ölkanal im Vorrichtungskörper. Schrauben nach ISO 4762, Festigkeitsklasse 12.9, leicht geölt, sind im Lieferumfang enthalten.
Anwendung:
Der Vertikalspanner eignet sich besonders für Spannvorrichtungen, bei denen die Ölzufuhr über gebohrte Kanäle im Vorrichtungskörper erfolgt.
Merkmal:
Nahe Positionierung am Werkstück möglich. Spannhebel öffnet 90 °, dadurch einfache Beladung bzw. Entnahme der Werkstücke manuell oder über Roboter.
Hinweis:
Die Einführfasen für die Dichtungen dürfen keine scharfen Übergänge haben.
Bei Montage Gehäuse einfetten. Passende Spannhebel siehe 6958E-XX-00-0X, 6958E-XX-00.
Auf Anfrage:
Bei der Variante mit pneumatischer Abfrage kann zudem abgefragt werden, ob der Spannhebel geöffnet oder geschlossen ist. Ausführungen mit pneumatischer Abfrage auf Anfrage lieferbar.
Sp = Spannen, Lo = Lösen
| Bestell-Nr. | 570466 |
|---|---|
| Produkttyp | Vertikalspanner |
| Max. Betriebsdruck [bar] | 250 |
| Max. Kolbenkraft [kN] | 17.5 |
| Betätigungsart | Doppelwirkend |
| Gewicht | 1734 g |
