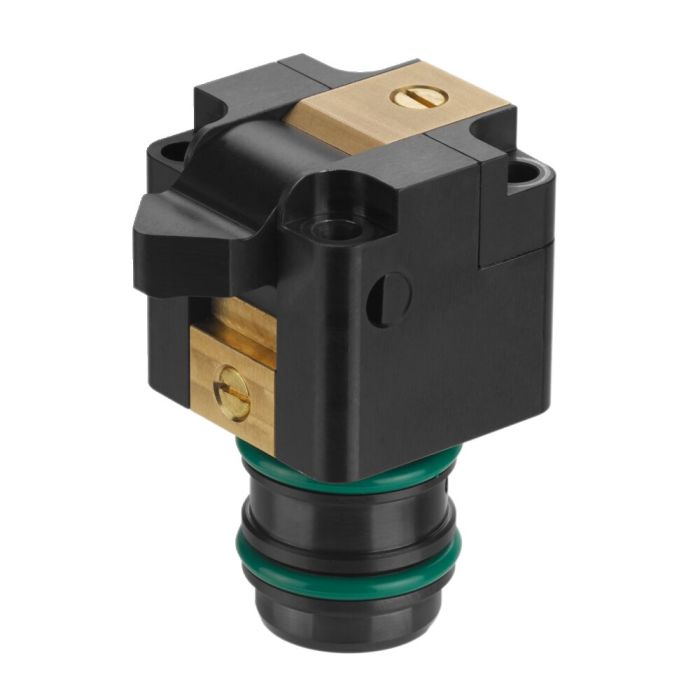

Vertikalspanner MINI

Ausführung:
Gehäuse, Kolben, Kolbenkopf aus Vergütungsstahl, vergütet und nitriert, sichtbare Komponenten brüniert.
Zwei Messingabstreifer am Gelenkkopf integriert. Anschlüsse für pneumatische Überwachung der Spannarmstellung.
Lieferumfang mit 4 x Zylinderschrauben (Festigkeit 12.9) und Spannhebel. Ölzufuhr über Ölkanal im Vorrichtungskörper.

Anwendung:
Der Vertikalspanner MINI wird bevorzugt in Vorrichtungen mit kleinem Einbauraum eingesetzt. Durch die Ölzufuhr im Vorrichtungskörper ist eine sehr enge Anordnung der Spannelemente möglich. Die Spannarmstellung kann in der Lösen- und Spannstellung pneumatisch überwacht werden. Werkstücke können automatisch durch Handling-Geräte eingelegt bzw. entnommen werden.

Merkmal:
Der doppelt wirkende Vertikalspanner MINI, ermöglicht eine klar definierte Bewegung des Spannarmes. Die waagrechte Mittelachse am Spannhebel und der Druckpunkt am Werkstück liegen auf einer Ebene. Die pneumatische Überwachung der Spannarm-Stellung ermöglicht einen Einsatz in automatischen Fertigungsabläufen. Die Mechanik des Spanners ist durch Messingabstreifer abgekapselt, dadurch sehr guter Schutz vor Verschmutzung.

Hinweis:
Beim Be- und Entladen der Spannvorrichtung ist eine Kollision des Werkstückes mit dem Spanner zu vermeiden. Verschmutzungen am Vertikalspanner sind zu beachten, bzw. durch Einbindung in den Reinigungsprozess zu vermeiden. Beim Einsatz von Sonderspannhebeln ist das Hebelverhältnis und der Betriebsdruck zu beachten. Es ist speziell auf die Toleranz der Spannhöhe H2 zu achten, ausschließlich in diesem Bereich dürfen Werkstücke gespannt werden!

Sp = spannen, Lo = lösen
* Angaben mit Spannarm, Standard
