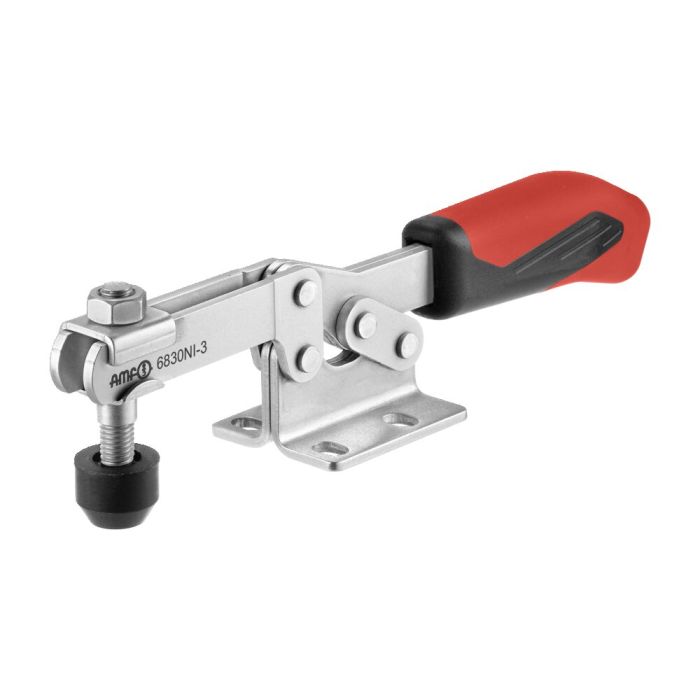

Waagrechtspanner mit rotem Handgriff

Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,4 kN

Bestell-Nr.

95141

Bestell-Nr.	Größe	F1 [kN]	F2 [kN]	Andrückschraube	Gewicht [g]
95141	0	0,25	0,4	M4x25	35
95166	1	0,80	1,1	M5x30	105
95182	2	1,00	1,2	M6x35	185
95208	3	1,80	2,5	M8x45	320
95224	4	2,00	3,0	M8x65	700

Hinweis:
Passende Sensorabfrage für Größe 3 siehe Nr. 6897S.

CAD

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Waagrechtspanner mit rotem Handgriff Nr. 93005 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,4 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Senkrechtspanner mit rotem Handgriff Nr. 95000 Mit offenem Haltearm und waagrechtem Fuß, Größe 0, max. Spannkraft 0,7 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Schubstangenspanner mit rotem Handgriff Nr. 95265 Mit kleinem Winkelfuß, Größe 0, max. Spannkraft 0,8 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Verschlussspanner horizontal mit rotem Handgriff Nr. 95521 Größe 2, max. Spannkraft 1,6 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:
Verschlussspanner vertikal mit rotem Handgriff Nr. 95588 Größe 2, max. Spannkraft 1,6 kN

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:

Bestell-Nr.	A	B	C	D	D1	E	F	H	H1	H2	HW min.	HW max.	I	K	L	L1	M	M1	N	P	α
95141	4	28	11,5-15,5	4,6	-	9	5	14,5	23	34	-5	0,6	7,5	6,25	-	79	16	-	25	25,5	90°
95166	5	42	13,3-14,7	5,2	-	18,6	8	19	30	49	-4	2	10	5,5	-	120	18,0-21,5	-	34	34	90°
95182	6	64	26	5,6	5,6	32	16	24	45	68	-1,6	5	13	6	12,7	162	19,5-29,5	28,5	42	38	90°
95208	8	73	25,7	6,5	5,1	36	14	32	48,5	86	-2	9	15	7	13	206	22,0-31,8	31,6	44,5	50	90°
95224	10	113	41	8,5	8,5	63	27	45	75	126	-4	24	20	8	20,5	287	29,0-43,0	43	58	57	90°
