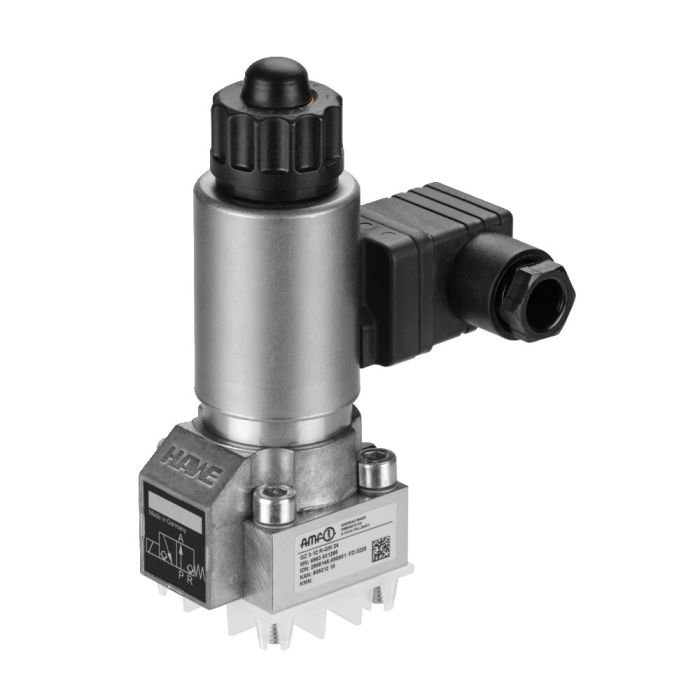

Wegesitzventil 3/2

Ausführung:
Die Kugel als wesentliches Steuerelement wird durch eine Feder oder durch einen Magneten auf die gehärteten Kugelsitze gedrückt. Die gesperrte Durchflussrichtung ist dabei hermetisch dicht. Die Magnete arbeiten mit und ohne Umlenkhebel und sind gebaut und geprüft nach VDE 0580. Das Wegesitzventil besitzt eine Handnotbetätigung. In den P-Kanal ist ein Rückschlagventil eingebaut. Die Magnetspulen sind stufenlos über 360° schwenkbar.

Anwendung:
Das 3/2 Wegesitzventil dient zur Richtungsbestimmung eines Ölstromes. Vorzugsweise werden diese Ventile zur direkten Steuerung von einfach wirkenden Zylindern eingesetzt.

Merkmal:
Hermetische Dichtheit durch Kugelsitze. Abdichten der Ölkanäle der Ventilunterseite mit O-Ringen. Das Wegesitzventil hat einen völligen hydraulischen Druckausgleich sowie eine negative Schaltüberdeckung.

Hinweis:
Die Durchflussrichtung muss in Pfeilrichtung nach Schaltzeichen erfolgen. Die Einbaulage ist beliebig. Hydrauliköl HLP oder HLPD nach DIN 51524 Teil 2.
