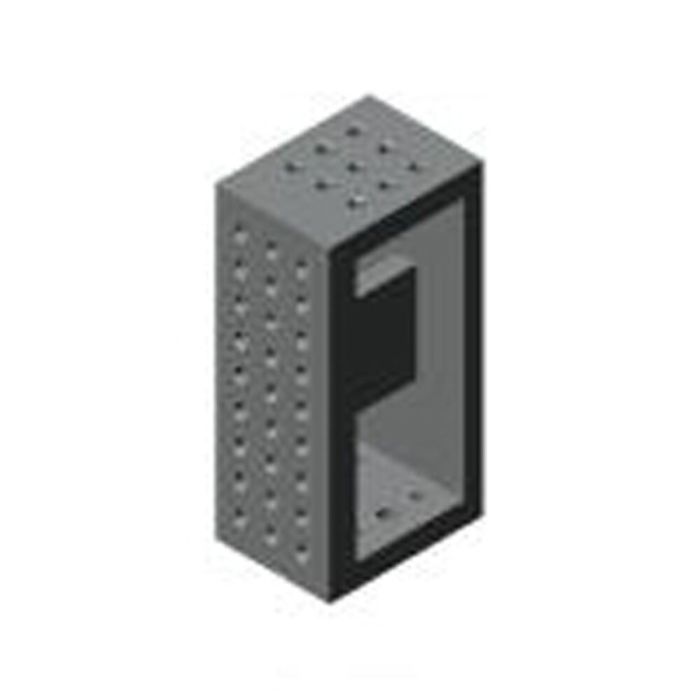

Winkel-Konsole, einseitig benützbar, aufbaubar

Größe 200x148x400 mm, ⌀ Bohrung 22 mm, Raster 50 mm

Bestell-Nr.

89086

Bestell-Nr.	Artikel-Nr.	A1 ±0,025	A2 ±0,025	A3 ±0,025	ØD F7	R ±0,02	H ±0,02	Rechtwinkligkeit	Gewicht [kg]
89078	6363-12-079	50	40	90	16	40	400	0,02	41
89086	6363-16-079	55	50	105	22	50	400	0,02	41

Bestell-Nr.	B	E	F	L	M	R	ØS	T
89078	148	12	30	200	M12	40	13	35
89086	148	13	30	200	M16	50	17	35

Mehr Informationen
Bestell-Nr.	89086
Gewicht	41 Kg

CAD
