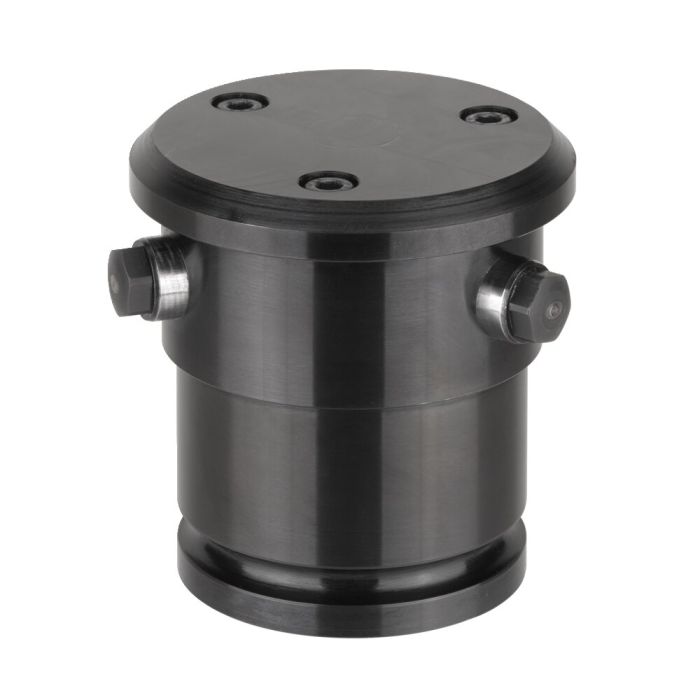

Zentrierspanner MAXI mit drei Spannpunkten

Max. Spannkraft 11,2 kN, Hub 4 mm, Spann-Ø 61-69 mm

Bestell-Nr.

328815

Bestell-Nr.	Artikel-Nr.	Spannkraft bei 100 bar * [kN]	Spannkraft bei 350 bar* [kN]	Spann- punkte	Spann-Ø N -1	Hub H [mm]	Wiederholgenauigkeit [mm]	Q max. [l/min]	Gewicht [g]
327593	6974-3076	5,0	17,5	3	76-84	5,2	±0,02	1,5	1754
328773	6974-3054	3,2	11,2	3	54-62	4,0	±0,02	1,0	1754
328815	6974-3061	3,2	11,2	3	61-69	4,0	±0,02	1,0	1754
328849	6974-3068	3,2	11,2	3	68-76	4,0	±0,02	1,0	1754
328856	6974-3083	5,0	17,5	3	83-91	5,2	±0,02	1,5	1754
328898	6974-3090	5,0	17,5	3	90-98	5,2	±0,02	1,5	1754
329003	6974-3098	8,0	28,0	3	98-109	6,9	±0,02	2,0	3432
329045	6974-3109	8,0	28,0	3	109-120	6,9	±0,02	2,0	3603
329086	6974-3119	8,0	28,0	3	119-130	6,9	±0,02	2,0	3773

Bestell-Nr.	A	ØB	C	ØD -0,4	Bolzen-ØD1 [mm]	ØE g6/H7	F	G	G1	J	K	L	L1	ØM	O	P	R	S	SW	ØT	ØU	ØV	W	ØX	Y	Y1	Z	OR-1 O-Ring Best.-Nr.	OR-2 O-Ring Best.-Nr.
327593	32,5	65	15,6	75,9	14	25	54	M8x16	M6	9	6	77,0	56	60	41	68,0	3,1	0,5	11	30,0	14	4	22,0	9,8	1,1	1,5	6	537969	321265
328773	22,9	45	11,3	53,9	12	16	40	M6x12	M6	8	6	65,0	45	45	0	57,0	2,6	0	10	20,5	8	3	16,8	7,7	1,1	1,3	6	409508	537985
328815	22,9	45	11,3	60,9	12	16	40	M6x12	M6	8	6	65,0	45	45	0	57,0	2,6	0	10	20,5	8	3	16,8	7,7	1,1	1,3	6	409508	537985
328849	22,9	45	11,3	67,9	12	16	40	M6x12	M6	8	6	65,0	45	45	0	57,0	2,6	0	10	20,5	8	3	16,8	7,7	1,1	1,3	6	409508	537985
328856	32,5	65	15,6	82,9	14	25	54	M8x16	M6	9	6	77,0	56	60	41	68,0	3,1	0,5	11	30,0	14	4	22,0	9,8	1,1	1,5	6	537969	321265
328898	32,5	65	15,6	89,9	14	25	54	M8x16	M6	9	6	77,0	56	60	41	68,0	3,1	0,5	11	30,0	14	4	22,0	9,8	1,1	1,5	6	537969	321265
329003	42,5	85	19,1	97,9	18	32	67	M10x20	M8	10	6	91,0	64	74	47	80,0	3,6	2,5	13	36,6	16	5	27	10,8	1,1	1,3	6	542464	542308
329045	42,5	85	19,1	108,9	18	32	67	M10x20	M8	10	6	91,0	64	74	47	80,0	3,6	2,5	13	36,6	16	5	27	10,8	1,1	1,3	6	542464	542308
329086	42,5	85	19,1	118,9	18	32	67	M10x20	M8	10	6	91,0	64	74	47	80,0	3,6	2,5	13	36,6	16	5	27	10,8	1,1	1,3	6	542464	542308

Details

Ausführung:
Doppelt wirkender Zentrierspanner mit drei Spannpunkten.
Alle Bauteile aus hochwertigem Vergütungs- und Nitrierstahl. Ölzufuhr über Ölkanal im Vorrichtungskörper.

Anwendung:
Zum Zentrieren und Spannen von Werkstücken mit bearbeiteten oder gegossenen Bohrungen, Aussparungen oder Durchbrüchen.
Element direkt zum Aufschrauben auf Vorrichtungskörper, Abdichtung über O-Ring.

Merkmal:
Befestigung des Zentrierspanners von unten, Ölzufuhr erfolgt über gebohrte Kanäle im Vorrichtungskörper.
Bei Befestigung des Zentrierspanners von oben und Ölzufuhr über gebohrte Kanäle im Vorrichtungskörper wird die Anschlussplatte für O-Ringanschluss benötigt.
Bei Befestigung des Zentrierspanners von oben und Ölzufuhr über Rohrleitung wird die Anschlussplatte für Rohrleitungsanschluss benötigt. Druckstücke sind austauschbar.

Hinweis:
Durch sinnvolle Kombination von 2 Punkt- und 3 Punkt-Elementen können überbestimmte Spannzustände vermieden werden. Für den Einsatz auf Drehmaschinen ungeeignet.

Auf Anfrage:
Weitere Größen auf Anfrage lieferbar.

* Die Spannkraft verteilt sich zentral auf die 3 Spannpunkte.

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	328815
Produkttyp	Zentrierspanner
Max. Spannkraft [kN]	11.2
Max. Betriebsdruck [bar]	350
Hub [mm]	4
Spannpunkte	3
Gewicht	1754 g
