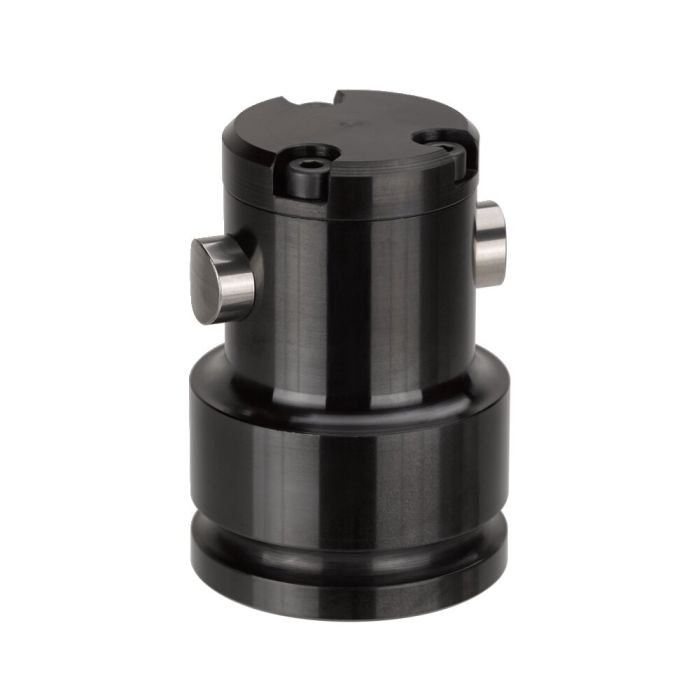

Zentrierspanner MINI mit zwei Spannpunkten
Ausführung:
Doppelt wirkender Zentrierspanner mit zwei Spannpunkten.
Alle Bauteile aus hochwertigem Vergütungs- und Nitrierstahl. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Zum Zentrieren und Spannen von Werkstücken mit bearbeiteten oder gegossenen Bohrungen, Aussparungen oder Durchbrüchen.
Element direkt zum Aufschrauben auf Vorrichtungskörper, Abdichtung über O-Ring.
Merkmal:
Befestigung des Zentrierspanners von unten, Ölzufuhr erfolgt über gebohrte Kanäle im Vorrichtungskörper.
Bei Befestigung des Zentrierspanners von oben und Ölzufuhr über gebohrte Kanäle im Vorrichtungskörper wird die Anschlussplatte für O-Ringanschluss benötigt.
Bei Befestigung des Zentrierspanners von oben und Ölzufuhr über Rohrleitung wird die Anschlussplatte für Rohrleitungsanschluss benötigt.
Hinweis:
Durch sinnvolle Kombination von 2 Punkt- und 3 Punkt-Elementen können überbestimmte Spannzustände vermieden werden. Für den Einsatz auf Drehmaschinen ungeeignet.
Auf Anfrage:
Weitere Größen auf Anfrage lieferbar.
* Die Spannkraft verteilt sich zentral auf die 2 Spannpunkte.
| Bestell-Nr. | 329052 |
|---|---|
| Produkttyp | Zentrierspanner |
| Max. Spannkraft [kN] | 14 |
| Max. Betriebsdruck [bar] | 350 |
| Hub [mm] | 3 |
| Spannpunkte | 2 |
| Gewicht<br>[g] | 574 |
