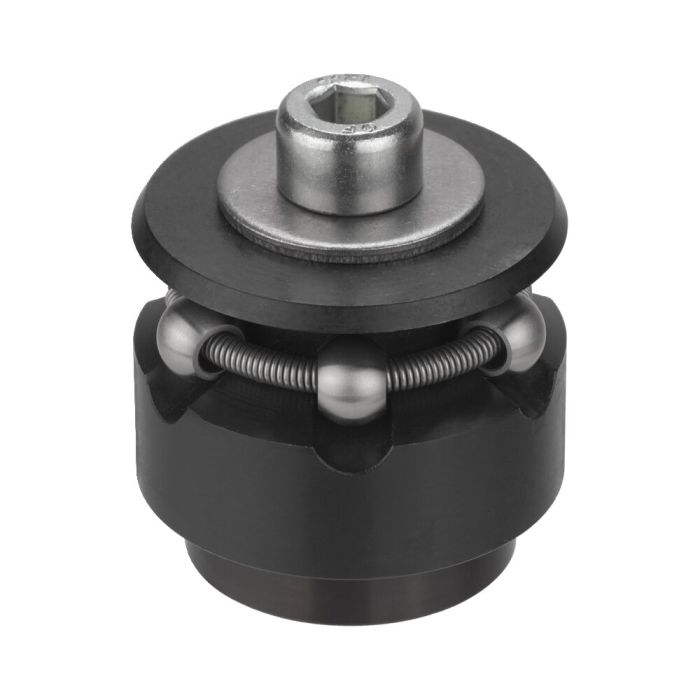

Zentrierspanner mit Kugel
⌀ 54,5-70,5 mm, Spannbereich 19,1-23,7 mm, max. Spannkraft 8 kN
Bestell-Nr.
373431
Anwendung:
Für das zentrische Positionieren und Spannen in Bohrungen, wo leichte Kugelabdrücke akzeptiert werden können.
Hinweis:
Bei tiefem Einbau muss D max. als Freimachung vorgesehen werden.
Montagehilfe: Arretierstift zur exakten Lagebestimmung der Kugeln. (Lieferung ohne Montagehilfe)
Vorteil:
- geringe Bauhöhe
- Spannen im Nullpunkt
- Niederzugeffekt
- verzugfreies Spannen
Q = Anzahl der Kugeln
| Bestell-Nr. | 373431 |
|---|---|
| Produkttyp | Zentrierspanner |
| Min. Spanndurchmesser [mm] | 54.5 |
| Max. Spanndurchmesser [mm] | 70.5 |
| Besondere Merkmale | Mit Kugel |
| Gewicht | 652 g |
