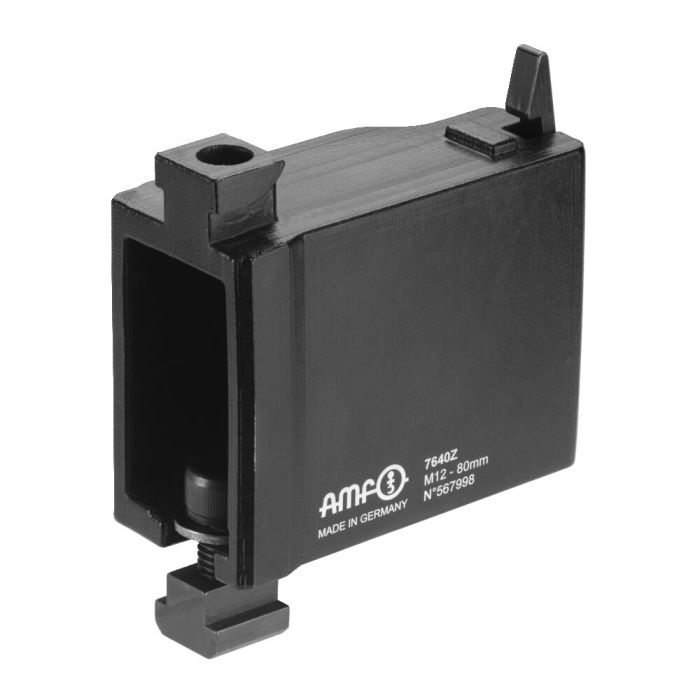

Zwischenelement mit Schnellverschluss

Anwendung:
Zwischenelement mit dem Befestigungssatz 7640BFS auf dem Maschinentisch montieren. Anschließend den Kompaktspanner mit dem Schnellverschluss verbinden. Spanneinheit mit vorgegebenem Drehmoment auf dem Maschinentisch befestigen. Jetzt kann das Werkstück gespannt werden.

Hinweis:
- Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz 7640BFS.
- Bei Verwendung des Spannelementes ohne T-Nuten-Mutter DIN508 muss die Zugfestigkeit der Aufnahmeplatte mindestens 900 N/mm² betragen.
- Empfehlung: maximal 2 Zwischenelemente aufeinander aufbauen.

Vorteil:
- Neuartiger Schnellverschluss ermöglicht eine schraublose Verbindung der Zwischenelemente untereinander und mit dem Kompaktspanner.
- Stufenloser Übergang der Spannhöhen.
- Prozesssicheres Spannen der Befestigungsschraube mit definiertem Drehmoment gewährleistet.
