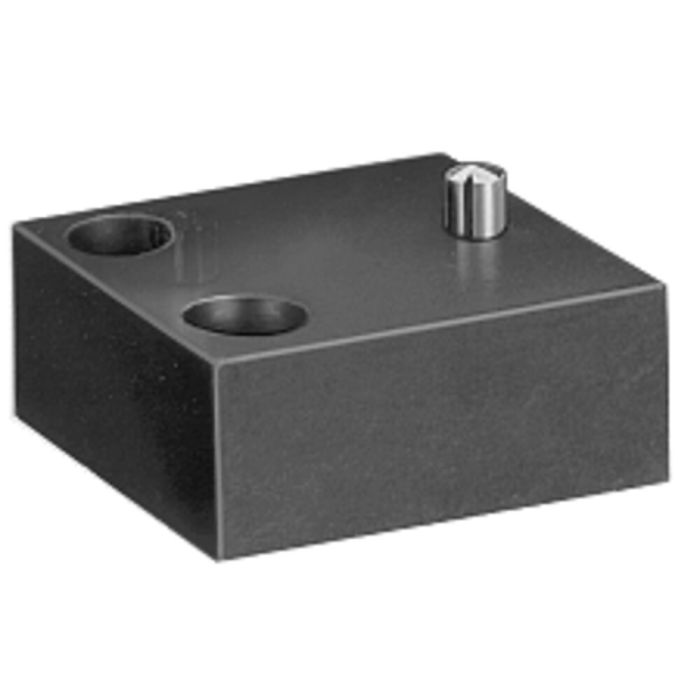

Zwischenplatte

Passend zu Spannkopf-Oberteil Nr. 6945-11-94, Höhe 20 mm

Bestell-Nr.

63503

Bestell-Nr.	Artikel-Nr.	Schraube (2 Stück)	F	ØG	K	M	N	U	Gewicht [g]
61259	6945-11-20-08-10	M10x45	26	11	10	40	24	32,7	190
61267	6945-11-20-08-20	M10x50	26	11	20	40	24	32,7	300
61275	6945-11-32-08-10	M12x50	32	13	10	50	28	40,4	290
61283	6945-11-32-08-20	M12x60	32	13	20	50	28	40,4	485
61291	6945-11-63-08-10	M16x60	38	17	10	60	34	48,3	500
61309	6945-11-63-08-20	M16x70	38	17	20	60	34	48,3	770
63503	6945-11-94-08-20	M20x85	55	21	20	80	46	69,0	1500

Ausführung:
Vergütungsstahl brüniert, mit montiertem Fixierstift und zwei Befestigungsschrauben ISO 4762.

Anwendung:
Um eine andere Spannhöhe zu erreichen, wird die Zwischenplatte zwischen Spannkopf-Ober- und Unterteil eingebaut.

Auf Anfrage:
Sondergrößen auf Anfrage lieferbar.
