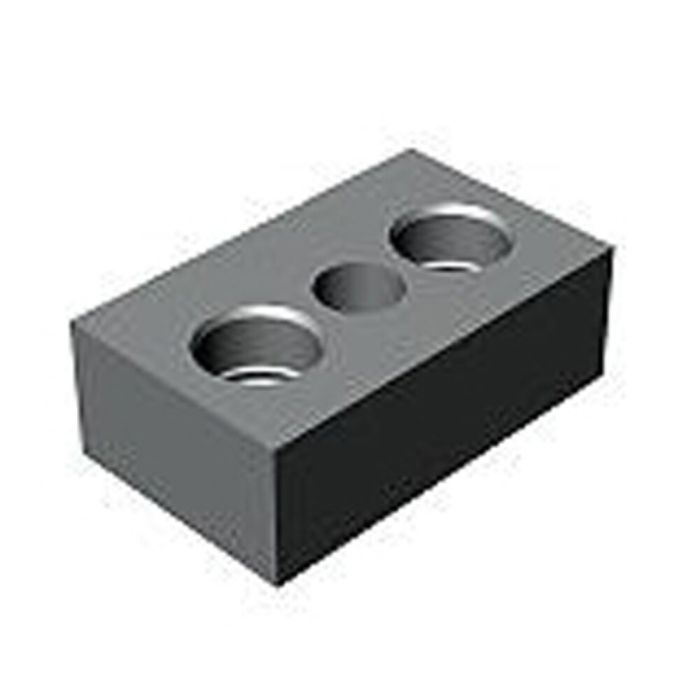

Zwischenplatte, mit Positionierung

Auflagemaß 30 mm, ⌀ Bohrung 22 mm, Raster 50 mm

Bestell-Nr.

79095

Bestell-Nr.	Artikel-Nr.	ØD F7	Auflagemaß H ±0,01	R ±0,01	Gewicht [g]
79095	6363-16-022-1	22	30	50	920
79160	6363-12-022-1	16	25	40	430
79244	6363-12-022-3	16	50	40	950
79251	6363-16-022-3	22	60	50	1730

Bestell-Nr.	B	B1	E	L	L1	ØS
79095	53	29	13	88	19	17
79160	38	19	10	78	19	13
79244	38	19	10	78	19	13
79251	53	29	13	88	19	17

Mehr Informationen
Bestell-Nr.	79095
Gewicht	920 g
