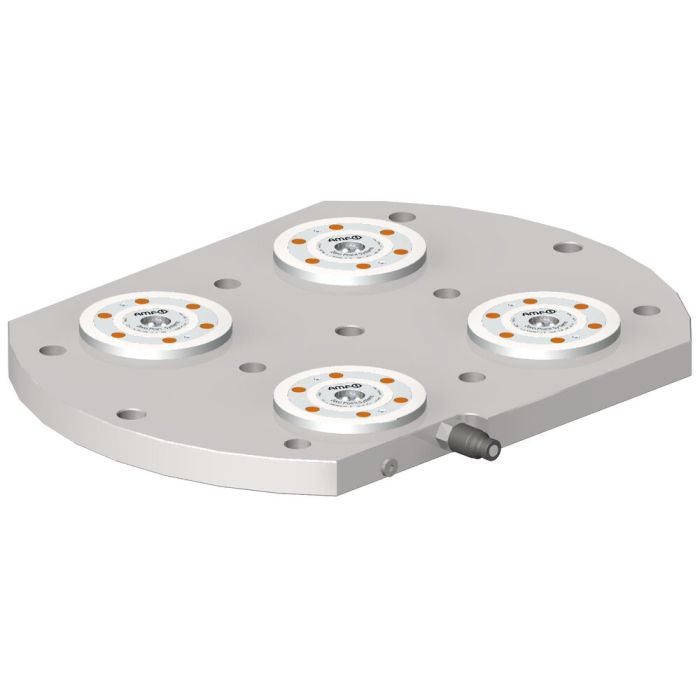

Estación tensora cuátrupla
Acabado:
Estación de fijación hidráulica para optimizar los tiempos de preparación de fijación en mesas de máquina con distancia entre ranuras de 63 mm. La fijación se realiza mediante tornillos de cabeza cilíndrica M12. Para la alineación se han dispuesto como mínimo dos orificios de ajuste.
La dimensión de punción de los módulos de fijación es de 200 mm. El conector de enchufe rápido está premontado y la función de soplado integrada se puede conectar individualmente.
Aplicación:
P. ej. para DMG / DMU 50 EVO
Nota:
* Tenga en cuenta, por favor, las instrucciones de montaje.
Ventajas:
Altura total reducida: solo 36 mm.
| Nº de pedido | 427492 |
|---|---|
| Tipo de producto | Estación tensora |
| Modo de funcionamiento | Hidráulico |
| Tamaño módulo de fijación | 10 |
| Fuerza de sujeción [kN] | 25 |
| Fuerza de cierre/alimentación [kN] | 10 |
