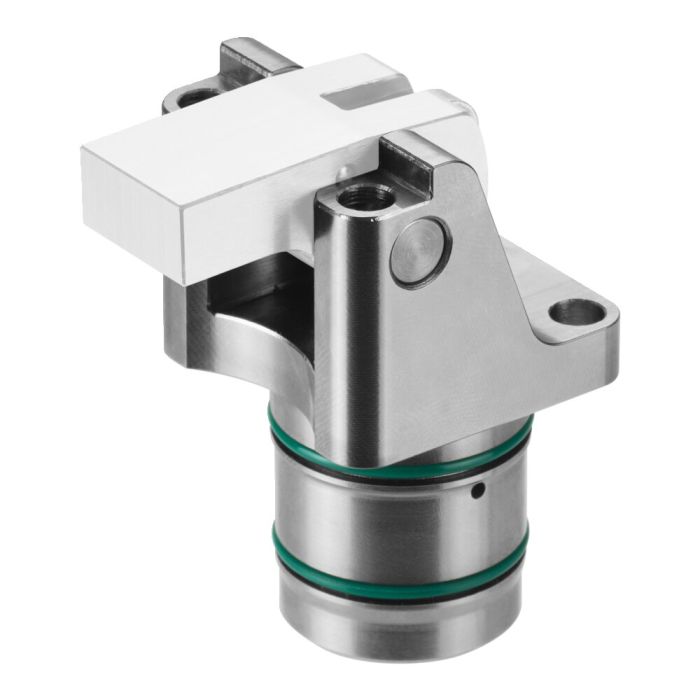

Tensor vertical con palanca giratoria

Acabado:
Cuerpo base de acero. Superficie exterior galvanizada. Se suministra sin palanca de sujeción. Suministro de aceite mediante canal de aceite en el cuerpo del dispositivo. Tornillos cilíndricos según ISO 4762, clase de dureza 12.9, ligeramente aceitado, son parte del volumen de suministro.

Aplicación:
El tensor vertical con palanca giratoria es adecuado por el modelo compacto, especialmente para el uso en dispositivos de sujeción con espacios reducidos de montaje. Mediante el amplio ángulo de orificio de las palancas tensoras, se permite una carga y descarga sencilla del dispositivo. La grapa vertical de doble efecto es particularmente adecuada para la sujeción en orificios de la pieza. Para movimientos de retroceso claramente definidos.

Características:
El diseño compacto permite el montaje en serie. El eje central horizontal en la palanca de sujeción y el punto de presión en la pieza de trabajo se encuentran en un mismo plano. De este modo no es posible ningún movimiento relativo en la pieza de trabajo. La gama de tensión permitida es de +/- 1,5°.

Sp = fijar, Lo = aflojar
