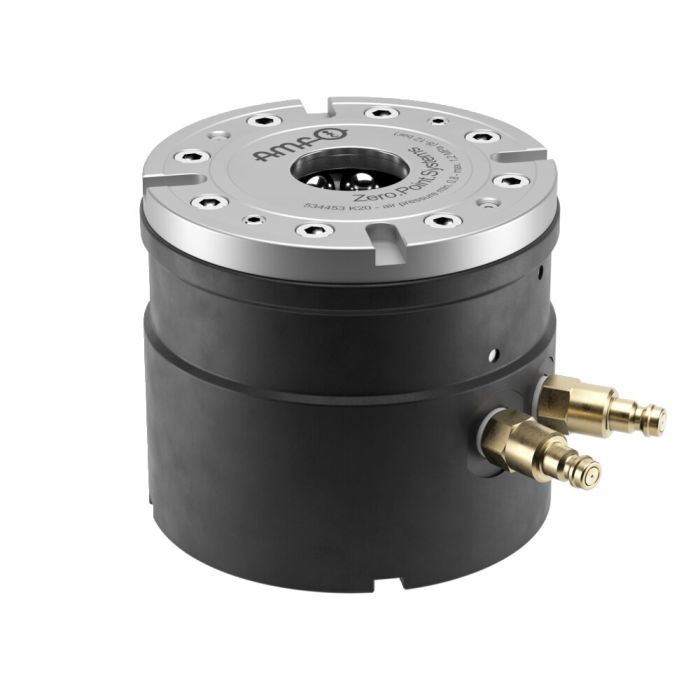

Élément de structure BP10.3 et BP20, pneumatique, avec indexation
Utilisation:
L'élément de structure est utilisé pour brider directement des pièces usinées ou des dispositifs avec une précision répétabilité satisfaisante sur les modules de serrage pneumatiques BP10.3 et BP20 à l'aide de tirettes de serrage.
Ce système de bridage peut être utilisé pour amener des pièces usinées à la hauteur d'usinage requise dans la machine pour un usinage 5 faces ou pour brider de façon sûre et rapide des pièces usinées comportant des décrochements et des hauteurs de serrage différentes sur la table de la machine.
Grâce à la possibilité d'indexation à 90° avec 4 modules, des pièces usinées peuvent être protégées de toute rotation radiale en présence de forces d'usinage importantes.
Remarque:
Réf. de la douille de centrage Ø 16 mm: 78006
Réf. pour les lardons : 430264
L'accouplement rapide pneum., le connecteur ainsi que la vis de fixation sont fournis.
* Veuillez respecter la notice de montage.
Le module de serrage a deux raccords:
BP10.3:
1 = ouverture pneum.
5 = purge
BP20 :
1 = ouverture pneum.
2 = resserrage pneum. (Turbo)
Avantages:
Bridage facile, rapide et flexible de contours de pièces complexes sur la table de la machine. Particulièrement adapté au nivellement de pièces usinées ou de dispositifs de bridage aux hauteurs d'usinage requises dans la machine-outil, et afin de les brider en toute sécurité.
| N° de commande | 534495 |
|---|---|
| Type de produit | Système de bridage du point zéro modulaire |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 10 |
| Force de maintien [kN] | 14 |
| Force de traction [kN] | 10 |
| Caractéristiques spéciales | Avec indexation |
