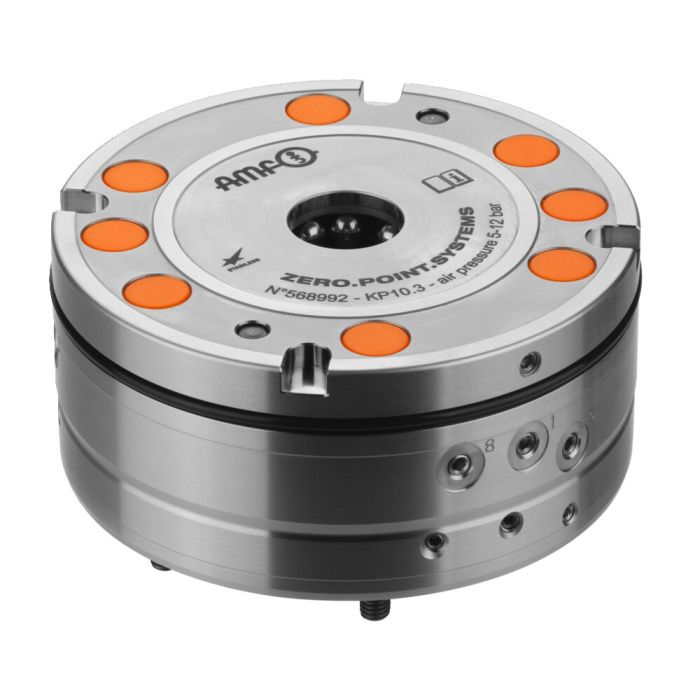

Module de serrage, version à bride, avec indexation

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l’usinage avec ou sans enlèvement de copeaux. Les conduites d’alimentation pneumatiques peuvent être raccordées latéralement ou au sol au moyen d’un filetage M5. En outre, l’air peut être amené par le sol à l’aide des joints toriques fournis. Le module de serrage peut être monté sur une plaque ou inséré dans trois profondeurs différentes à l’aide de la douille de centrage 6210-15-01.

Grâce aux rainures d’indexage, la palette de changement ne peut pas tourner et peut donc être positionnée avec précision tous les 90°.

Remarque:
Contrôle d’appui : pression de retenue en cas de palette de changement installée, débit lorsqu’aucune palette de changement n’est installée.

Le module de serrage à intégrer s’ouvre pneumatiquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur de la conduite sous pression est possible à tout moment (le module est bridé sans pression).

La bride possède trois raccords utiles :
1 = ouverture pneum.
3 = soufflage pneum. et contrôle d’appui pneum.
5 = purge

* Veuillez respecter la notice de montage.

Sur demande:
- Schéma de montage
