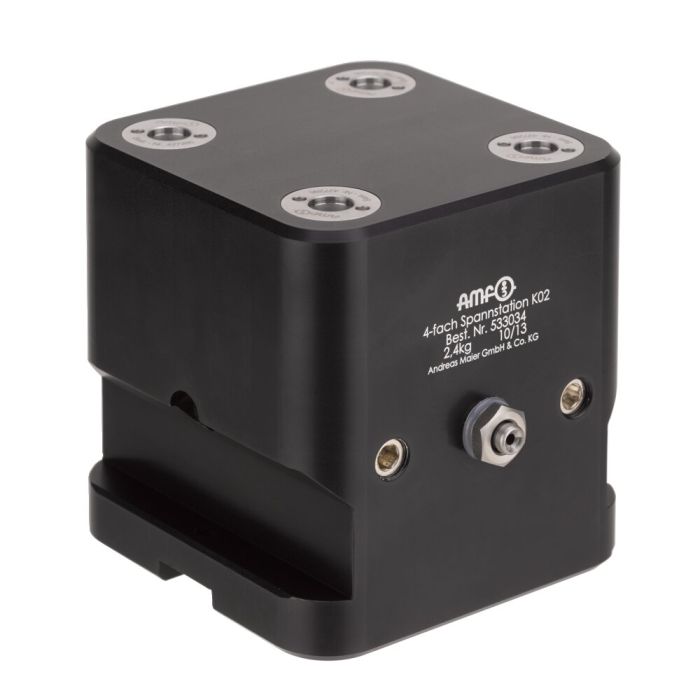

Station de bridage à 4 modules
Déverrouillage pneumatique
N° de commande
533034
Description:
Station de serrage à 4 modules pneumatique avec vanne de pistolet à air comprimé pour une ouverture et une fermeture rapides à l’aide d’un pistolet à air.
La station de serrage est dotée de deux rainures de serrage latérales permettant sa fixation sur la table de machine. De plus, des rainures de positionnement sont placées sur la face inférieure pour son orientation sur la table de machine. Le logement pour un tirette de serrage est également disponible sur la version de taille 150.
Remarque:
* Veuillez respecter la notice de montage.
| N° de commande | 533034 |
|---|---|
| Type de produit | Stations de serrage |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 150/151 |
| Force de maintien [kN] | 6 |
| Force de traction [kN] | 0.235 |
