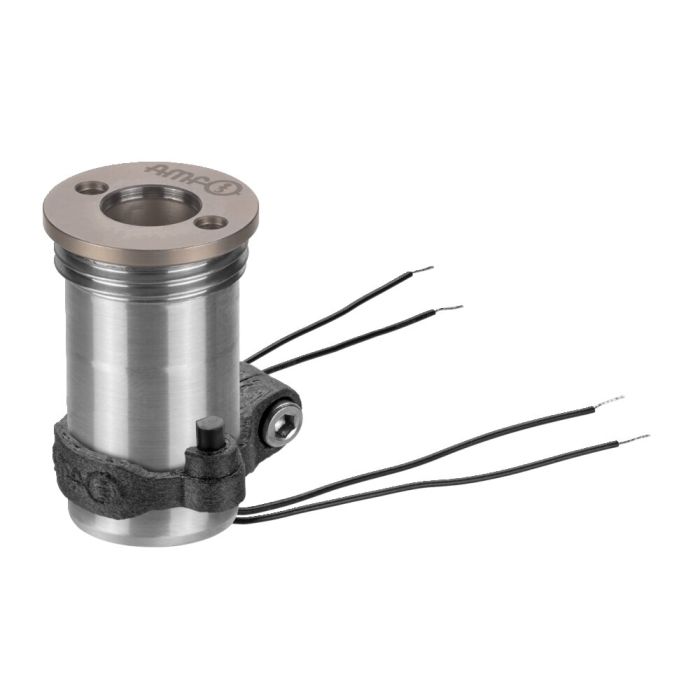

Module de serrage à intégrer avec détection par capteurs ouverture/fermeture

Utilisation:
Système de bridage du point zéro pour solutions d'automatisation, pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.

Remarque:
Le module de serrage à intégrer se caractérise par des forces de fermeture et de traction dynamique élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur des conduites sous pression est possible à tout moment (le module est bridé sans pression). Le module de serrage a un raccord:
1 = ouverture pneum.
Le module de serrage à intégrer avec détection par capteur contient le kit de fixation avec la référence 559403. Il possède deux capteurs Reed avec conduites de raccordement (Ø 0,75 mm, longueur de câble 100 mm) pour le contrôle de statut ouvert / verrouillé et un connecteur rapide.
Pour le montage simple du module de serrage à intégrer, nous recommandons la clé à ergots AMF avec la référence 50914.

* Veuillez respecter la notice de montage.
