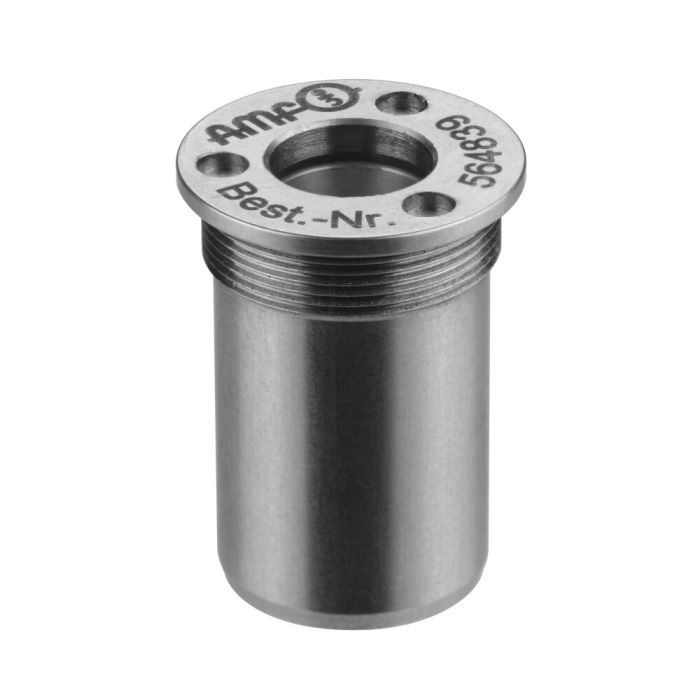

Module de serrage à intégrer, version à visser
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à intégrer se caractérise par des forces de fermeture, de traction et de maintien élevées. Il s’ouvre pneumatiquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur des conduites sous pression est possible à tout moment (le module est serré sans pression).
Le module de serrage possède un raccord :
1 ouverture pneumatique (1).
Pour faciliter le montage, l’outil de montage 6203ZMW est recommandé.
* Veuillez respecter la notice de montage.
Sur demande:
-Plan d'intégration
| N° de commande | 558437 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 150/151 |
| Force de maintien [kN] | 6 |
| Force de traction [kN] | 0.195 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Tirette de serrage taille 150 Nr. 427302 Pour module de serrage pneumatique réf. 6203SP-150 et 6109SP-150, tirette de centrage
- Distributeur à pied à crans d'arrêt, pneumatique Nr. 477570 Pour la commande de modules de bridage pneumatiques
- Tuyau, pneumatique Nr. 430140 Pour la connexion pneumatique de modules de bridage à poser ou des stations de bridage
- Module de serrage à intégrer avec détection par capteurs ouverture/fermeture Nr. 559089 Déverrouillage pneumatique
- Module de serrage avec fonction de verrouillage, mécanique, version à visser Nr. 567133 Ouverture mécanique, modèle RM251
