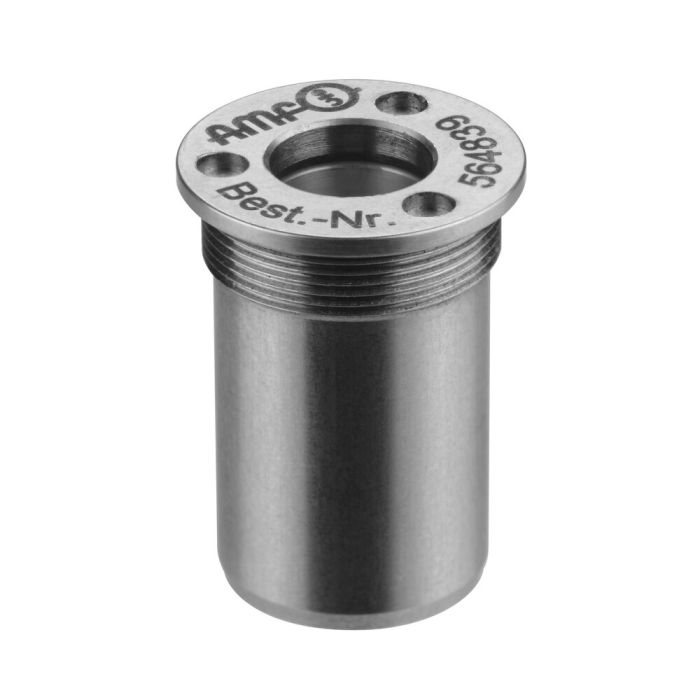

Module de serrage à intégrer, version à visser
Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.
Remarque:
Le module de serrage à intégrer se caractérise par des forces de fermeture, de traction et de maintien élevées. Il s’ouvre pneumatiquement (1) et se verrouille mécaniquement par la force de ressort. Le désaccouplement ultérieur des conduites sous pression est possible à tout moment (le module est serré sans pression).
Le module de serrage possède un raccord :
1 ouverture pneumatique (1).
Pour faciliter le montage, l’outil de montage 6203ZMW est recommandé.
* Veuillez respecter la notice de montage.
Sur demande:
-Plan d'intégration
| N° de commande | 568754 |
|---|---|
| Type de produit | Modules de serrage à intégrer |
| Mode de fonctionnement | Pneumatique |
| Taille du module de serrage | 140/141 |
| Force de maintien [kN] | 0.5 |
| Force de traction [kN] | 0.05 |
