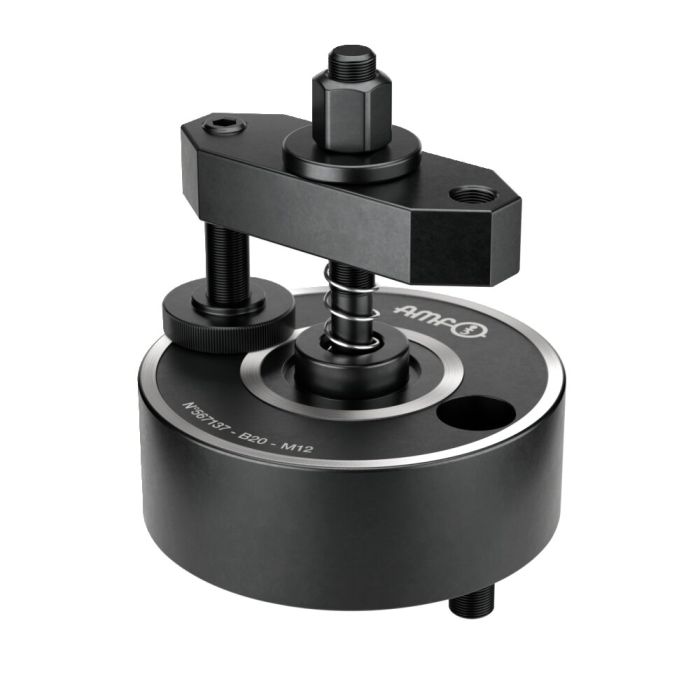

Adaptador com grampo reto
Aplicação:
O adaptador com grampo reto é utilizado para realizar a primeira fixação de uma peça de trabalho por meio do sistema da unidade estrutural da AMF. Para este efeito, o adaptador pode ser fixado em elementos básicos ou intermediários de tamanho B10 e B20 ou em módulos de fixação BH10, BP10, BH20, BP20.
O adaptador tem um batente integrado para a peça de trabalho e um elemento de mola de suporte para manter o grampo em posição para facilitar o manuseio. A altura de aperto é ajustável de forma variável e diferentes pontas de pressão podem ser adaptadas ao grampo.
Observação:
Os pinos de fixação estão incluídos no material fornecido.
As pontas de pressão adequadas, por exemplo 7110DIX-**xM** e 7110DKX-**xM**, podem ser encontradas no catálogo AMF "Elementos de fixação mecânicos".
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa de máquina. Particularmente indicado para nivelar e fixar peças de trabalho nas alturas de processamento necessárias na máquina-ferramenta.
| N.º de encomenda | 567136 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Pneumático, Hidráulico, Mecânico |
| Tamanho módulo de fixação | 10 |
