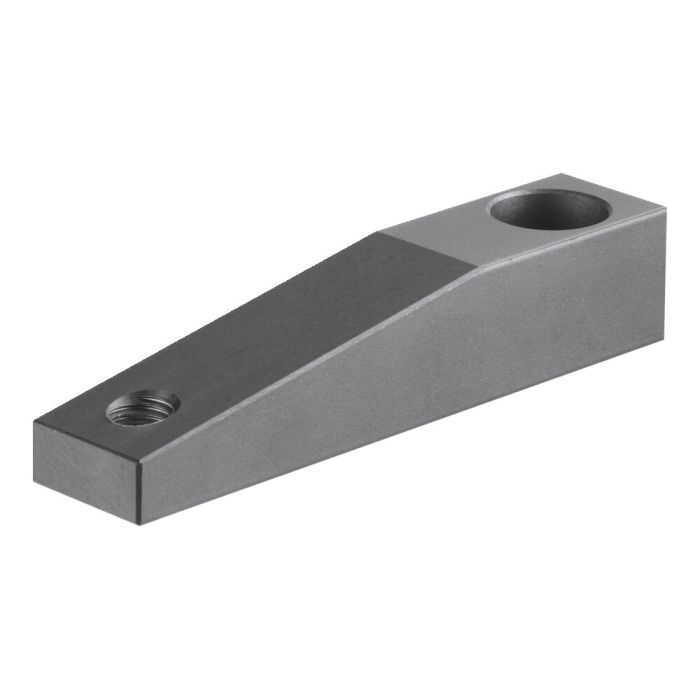

Braço de aperto
Tamanho 12, rosca M4, comprimento 45 mm
N.º de encomenda
92486
Observação:
Montagem do braço de aperto:
1) colocar de forma livre o braço de aperto com arruela de pressão e parafuso.
2) girar o braço de aperto na posição desejada.
3) imobilizar o braço de aperto com a chave de boca e apertar os parafusos.
Desmontagem do braço de aperto:
1) imobilizar o braço de aperto com a chave de boca e soltar os parafusos.
2) separar o braço de aperto com leves pancadas (martelo de plástico) de baixo da biela do pistão.
Atenção: evitar pnacadas laterais!
| N.º de encomenda | 92486 |
|---|---|
| Tipo de produto | Grampo pneumático giratório |
| Größe Schnellspanner | 12 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Grampo pneumático giratório, versão com flange Nr. 560012 Tamanho 12, força de aperto máx. 0,03 kN, giratório para a direita
- Grampo pneumático giratório, versão bloco Nr. 91496 Tamanho 12, força de aperto máx. 0,03 kN, giratório para a direita
- Grampo pneumático giratório, versão de rosquear Nr. 560062 Tamanho 12, força de aperto máx. 0,03 kN, giratório para a direita
