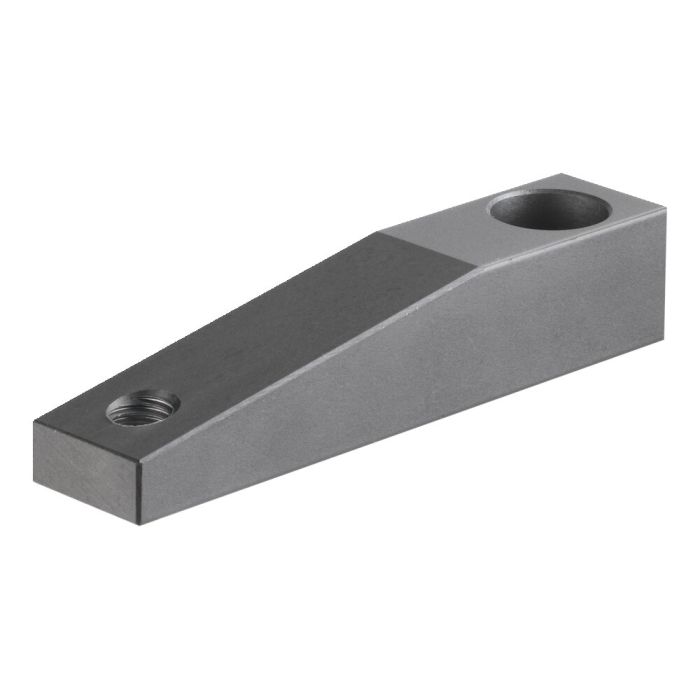

Braço de aperto
Tamanho 63, rosca M12, comprimento 115 mm
N.º de encomenda
93716
Observação:
Montagem do braço de aperto:
1) colocar de forma livre o braço de aperto com arruela de pressão e parafuso.
2) girar o braço de aperto na posição desejada.
3) imobilizar o braço de aperto com a chave de boca e apertar os parafusos.
Desmontagem do braço de aperto:
1) imobilizar o braço de aperto com a chave de boca e soltar os parafusos.
2) separar o braço de aperto com leves pancadas (martelo de plástico) de baixo da biela do pistão.
Atenção: evitar pnacadas laterais!
| N.º de encomenda | 93716 |
|---|---|
| Tipo de produto | Grampo pneumático giratório |
| Größe Schnellspanner | 63 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
Acessórios adequados
- Grampo pneumático giratório, versão com flange Nr. 93526 Tamanho 63, força de aperto máx. 1,1 kN, giratório para a direita
- Grampo pneumático giratório, versão bloco Nr. 91561 Tamanho 63, força de aperto máx. 1,1 kN, giratório para a direita
- Grampo pneumático giratório, versão de rosquear Nr. 92841 Tamanho 63, força de aperto máx. 1,1 kN, giratório para a direita
- Grampo giratório pneumático Nr. 91652 Tamanho 63, força de aperto máx. 1,4 kN, giratório para a direita
