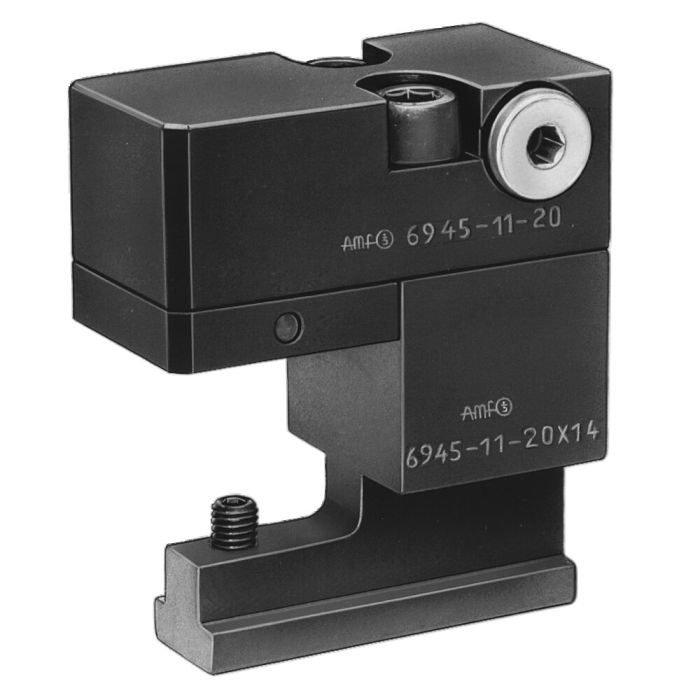

Cabeçote de fixação completo

Concepção:
Corpo fundido em aço temperado, oxidado. Pistões endurecidos por cementação e retificados, mola de retorno integrada, completos com pino de fixação montado.

Aplicação:
O grampo de fixação é deslocado na ranhura em T da mesa da prensa ou do tapete e serve para o aperto de ferramentas. A parte superior do cabeçote de fixação também pode ser diretamente parafusado num dispositivo. Os nossos cabeçotes de fixação foram concebidos nos tamanhos 20 a 63 para uma altura da aba de aperto de 29 mm e no tamanho 94 para uma altura de 50 mm. Para adaptar a outras medidas, estão disponíveis as placas intermédias em 10 mm e 20 mm de espessura.

Características:
Dimensões pequenas. A ligação do óleo pressurizado é possível dos três lados.

Observação:
Se for montada posteriormente o grampo de fixação em uma placa intermediária, o pino de fixação deve ser removido da parte inferior do grampo. Na fase de projeto deve se ter em conta a medida F da ranhura.
