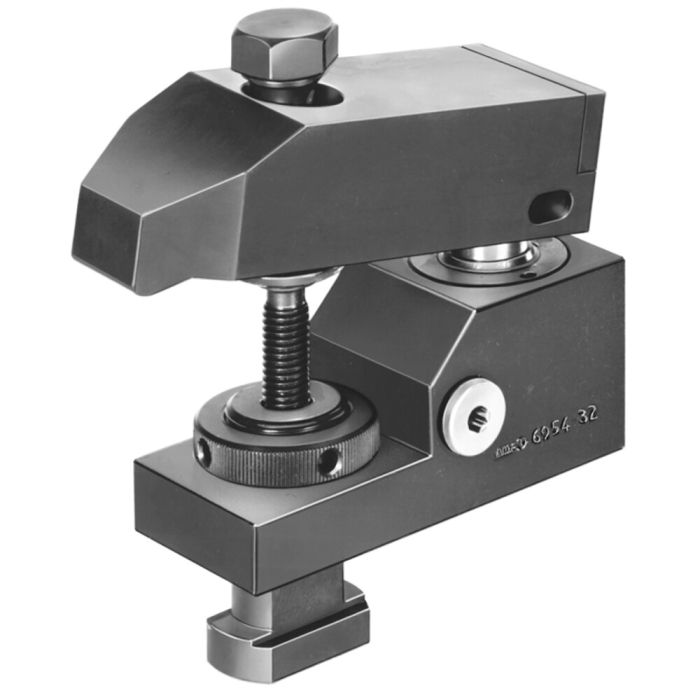

Garra giratória, acionamento hidráulico, destravamento mecânico

Concepção:
Grampos com bloqueio giratório, parafuso deaperto e buchas ranhuradas em T temperadas e oxidadas. Corpo fundido em aço temperado, oxidado. Biela do pistão endurecida por cementação e retificada. Raspador na biela do pistão, aplicação de respiro em bronze sinterizado, parafuso de respiro, vedação em teflon no pistão.

Aplicação:
O grampo giratório está indicado para a maioria das ferramentas com variações de alturas de abas de fixação.

Características:
Grande capacidade de aperto, ajuste rápido de altura de aba de aperto. O grampo giratório é encaixada diretamente na ranhura em T da prensa. Através da contra-porca é possível posicionar com mais precisão o grampo giratório. A retirada da ferramenta também pode ser efetuada na vertical por de cima, pois os grampos podem ser manualmente girados para fora. Na posição de aperto o grampo está mecânicamente bloqueado.

Observação:
Na aplicação em cilindros de simples ação existe o perigo do líquido ser aspirado. Os cilindros devem ser protegidos da influência direta de líquidos de corte e de refrigeração. O filtro de metal sinterizado deve ser protegido através da respectiva disposição ou através de uma cobertura. Na colocação em funcionamento ter em mente uma boa ventilação.

Sob consulta:
Estão disponíveis para entrega, a pedido, outros tamanhos, bem como partes inferiores especiais para grandes alturas nas abas de aperto e outras ranhuras em T.
