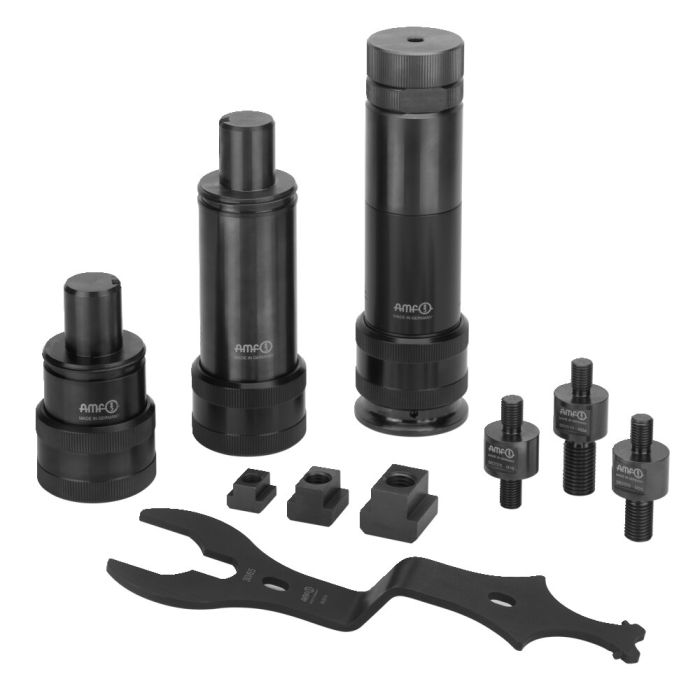

Calço de rosca, modular
Aplicação:
Aplicável em ranhuras em T e placas de grade por meio de adaptadores, que são aparafusados no elemento de base. Os elementos individuais são encaixados e ligados de forma com segurança de processo por meio do anel roscado. O anel roscado não deve ser pós-fixado com carga. A ferramenta de montagem permite um manuseio dos elementos de cabeça e de base, bem como dos adaptadores roscados.
Observação:
- A concepção modular permite a aplicação de diferentes elementos de cabeça e intermediários. Deste modo, é possível uma altura máxima (com o elemento de base 6425FG ou 6425FY) de 1626 mm com uma força de apoio permitida de 60 kN, acima disto, existe perigo de partir.
- Não ajustar com carga.
Vantagens:
- A altura máxima de 1626 mm pode ser alcançada de forma gradual e sobreposição de altura (com elemento de base 6425FG ou 6425FY).
- Os pontos de ligação são protegidos contra sujeira.
- Manuseio melhorado devido aos elementos individuais.
- Economia de tempo de equipamento devido à flexibilidade das peças.
- Otimização da armazenagem.
| N.º de encomenda | 562000 |
|---|---|
| Tipo de produto | Calço de rosca modular |
| Altura mín. [mm] | 306 |
| Altura máx. [mm] | 706 |
| Máx. força de suporte [kN] | 60 |
| Características especiais | Conjunto |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Elemento intermediário Nr. 562003 Como complemento do calço de rosca modular, altura 100 mm, altura do suporte 150-166,5 mm
- Elemento do calço de rosca com rosca trapezoidal e elemento de base 6425FB Nr. 562002 Furo de centralização diâmetro 12 mm, altura 306-406 mm
