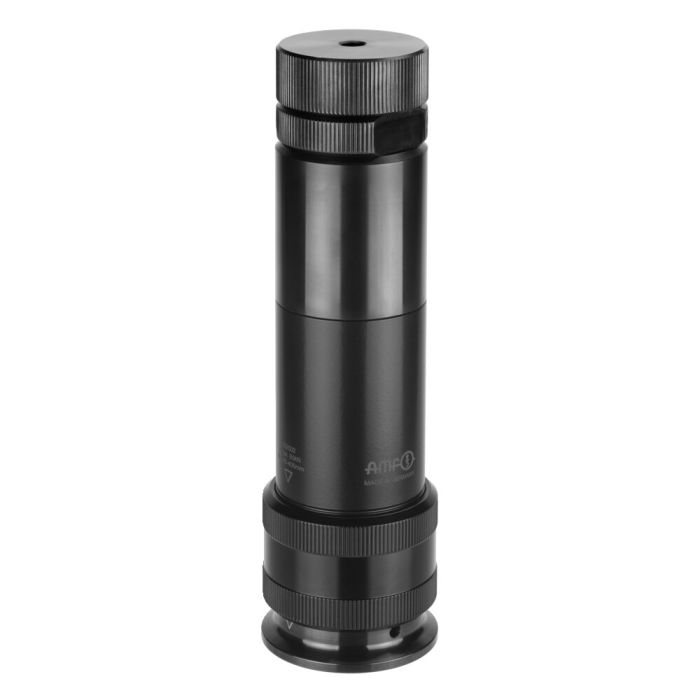

Elemento do calço de rosca com rosca trapezoidal e elemento de base 6425FB
Aplicação:
Aplicável em ranhuras em T e placas de grade por meio de adaptadores, que são aparafusados no elemento de base. Os elementos individuais são encaixados e ligados de forma com segurança de processo por meio do anel roscado. A ferramenta de montagem permite um manuseio da contraporca, do elemento de base, bem como dos adaptadores roscados.
Observação:
- A aplicação como elemento de cabeça no calço de rosca modular permite uma altura máxima de 1626 mm com uma força de apoio permitida de 60 kN. Acima disto existe perigo de partir.
- Não ajustar com carga.
Vantagens:
- Aplicável de forma modular.
| N.º de encomenda | 562002 |
|---|---|
| Tipo de produto | Calço de rosca modular |
| Altura mín. [mm] | 306 |
| Altura máx. [mm] | 406 |
| Máx. força de suporte [kN] | 60 |
