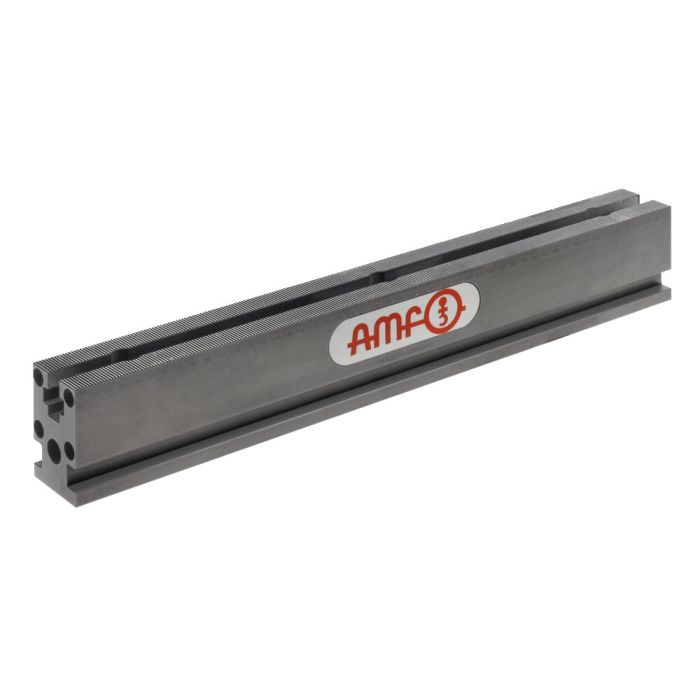

Calha tensora

Concepção:
Material: Aço cementado 21MnCr5, nitretação a plasma. Dureza 58 HRC.

Com concepção para as seguintes possibilidades de fixação na mesa da máquina:
1. Margem tensora lateral para grampo de fixação, nº de encomenda 429258.
2. Orifício de passagem na calha tensora para parafuso de cabeça cilíndrica DIN ISO 4762-M12 para a fixação através de parafuso e porca em T.
3. Preparado para a fixação com o sistema de fixação de ponto zero - Zero-Point-System da AMF. Orifícios de montagem a intervalos de 50 a 100 mm para os pinos de fixação tamanho 20.

Outros orifícios de montagem para, por exemplo, pinos de fixação tamanho 10 ou 40 encontram-se sempre disponíveis mediante pedido.
É possível intervalos de colocação na reticulação de calhas tensoras a 2 mm.

Aplicação:
Sistema de fixação de estrutura modular, que tem como vantagem a sua aplicabilidade versátil.
Concebido com opção para uma ou mais peças.
Para a fixação rápida de peças para o processo de usinagem. Através da utilização de extensos batentes fixos e cunhas de fixação, este sistema de fixação pode ser personalizado de acordo com as suas necessidades.
