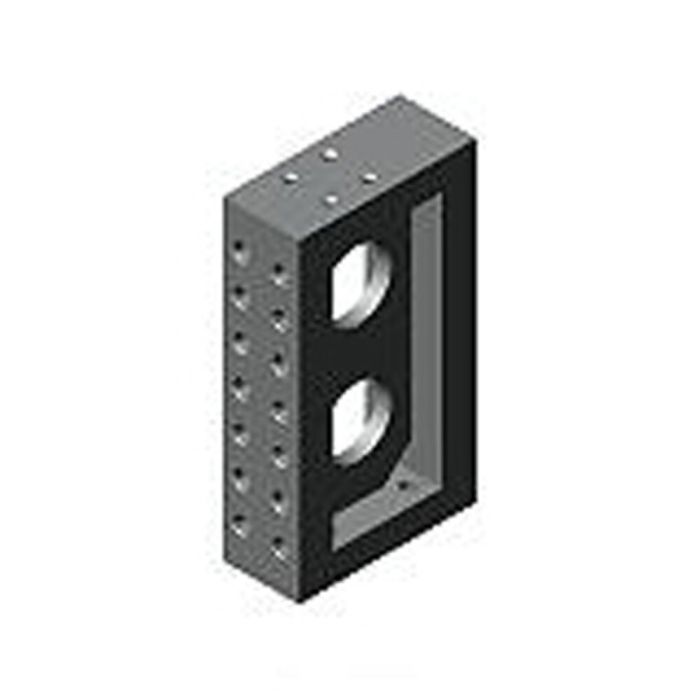

Cantoneira, fila dupla

Medida de ajuste 1 50 mm, medida de ajuste 2 130 mm, tamanho 180x78x320 mm, ⌀ perfuração 16 mm, molde 40 mm

N.º de encomenda

88765

N.º de encomenda	Nº do artigo	Medida de ajuste A1 ±0,01	Medida de ajuste A2 ±0,01	ØD F7	R ±0,01	Perpendicularidade	Peso [kg]
88765	6363-12-064	50	130	16	40	0,015	20
88773	6363-16-064	55	155	22	50	0,02	32

N.º de encomenda	b	E	E1	F	H	L	L1	L2	L3	m	ØS	T	U	U1
88765	78	12	10	30	320	180	50	19,5	40	M12	13	35	110	260
88773	98	13	13	35	400	210	55	24,0	50	M16	17	35	140	330

Mais informação
N.º de encomenda	88765
