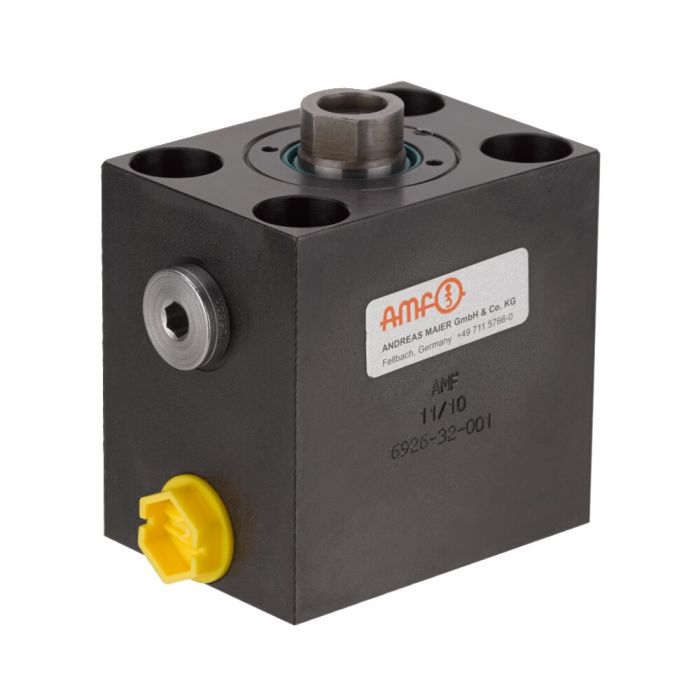

Cilindro de bloco
Concepção:
Revestimento do cilindro em aço polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Separador na biela do pistão. Biela do pistão com rosca interna. Alimentação de óleo através de conexão roscada.
Características:
Montagem universal em dispositivos através de furos de fixação. Cada tamanho de cilindro está disponível com curso pequeno ou longo.
Observação:
Velocidade máxima de deslocamento de 0,5 m/s.
Em cilindros de ação simples existe o perigo de o líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de uma tubulação de conexão. Para a fixação devem ser usados parafusos da classe de resistência 12.9.
Dimensão não tolerada de acordo com DIN ISO 2768.
Sob consulta:
Mais medidas estão disponíveis a pedido.
| N.º de encomenda | 63487 |
|---|---|
| Força de aperto máx. [kN] | 155.5 |
| Máx. de funcionamento [bar] | 500 |
| Tipo de comando | Simples ação |
| Curso [mm] | 25 |
