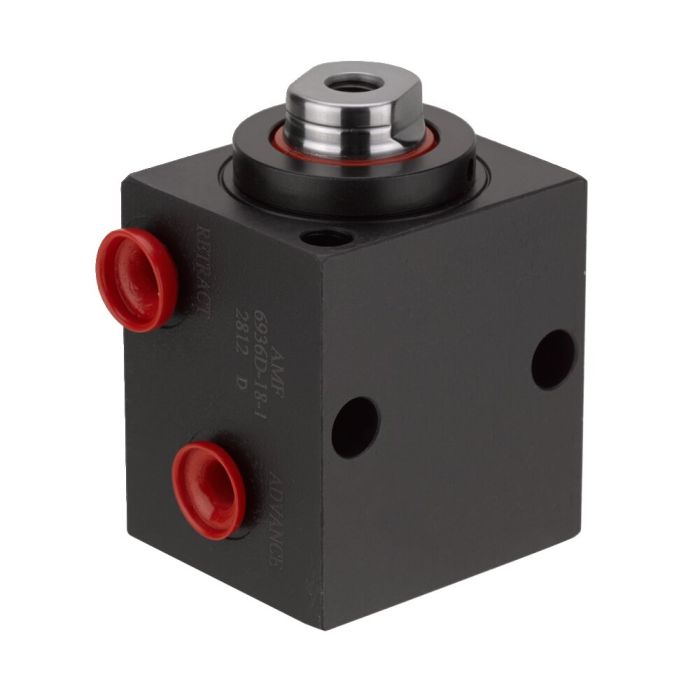

Cilindro de bloco
Concepção:
Revestimento do cilindro em aço endurecidoe oxidado. Pistões e biela do pistão endurecidos por cementação e retificados. Biela do pistão com rosca interna. Raspador na biela do pistão.
Aplicação:
Montagem universal em dispositivos através de furos de fixação. Elemento universal para apertar, pressionar, fixar, rebitar e perfurar.
Características:
Cada tamanho de cilindro está disponível com diversos comprimentos de curso. Furos longitudinais e transversais numa versão. Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão.
Observação:
Na colocação em funcionamento observar uma perfeita purga. Para pressões de operação acima de 100 bar, os cilindros devem ser apoiados na base do cilindro durante a montagem através dos furos cruzados. Para a fixação devem ser utilizados parafusos da classe de tração 12.9.
VH = curso préVHio, RH = curso de retorno
| N.º de encomenda | 68197 |
|---|---|
| Força de aperto máx. [kN] | 178 |
| Máx. de funcionamento [bar] | 350 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 12.5 |
