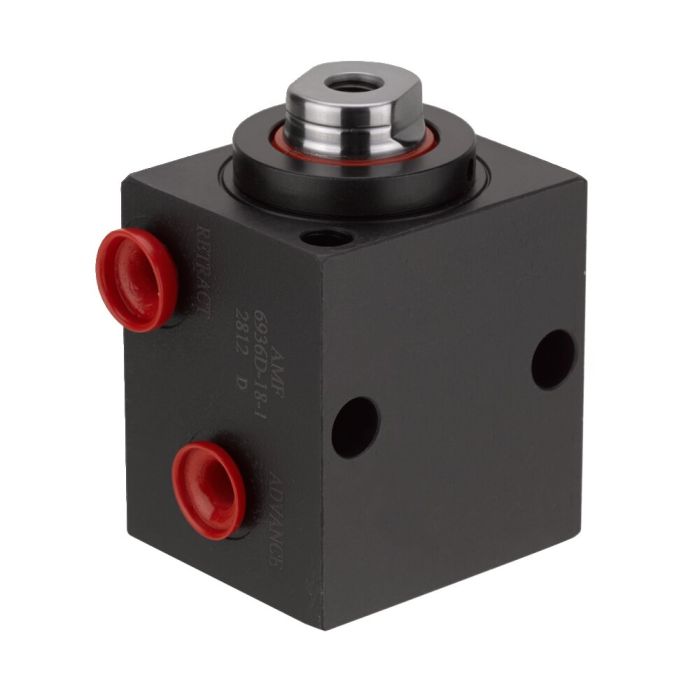

Cilindro de bloco

Pressão máx. de serviço de 350 bar, força de aperto máx. 17,8 kN, curso máx. 51 mm, dupla ação

N.º de encomenda

68239

Variantes do produto

N.º de encomenda	Nº do artigo	Força de pressão de 100 bar [kN]	Força de pressão de 350 bar [kN]	Força de tração de 100 bar [kN]	Força de tração de 350 bar [kN]	Curso B [mm]	Vol. VH [cm³]	Superfície do êmbolo do VH [cm²]	Superfície do êmbolo do RH [cm²]	Peso [g]
68155	6936D-10-1	2,9	10,1	1,6	5,6	6,5	1,9	2,9	1,6	467
68171	6936D-10-2	2,9	10,1	1,6	5,6	19,0	5,7	2,9	1,6	644
68197	6936D-18-1	5,1	17,8	1,7	6,0	12,5	6,5	5,1	1,7	463
68213	6936D-18-2	5,1	17,8	1,7	6,0	25,5	13,0	5,1	1,7	1030
68239	6936D-18-3	5,1	17,8	1,7	6,0	51,0	26,0	5,1	1,7	1397
68254	6936D-40-1	11,4	39,9	5,0	17,5	12,5	14,5	11,4	5,0	1225
68270	6936D-40-2	11,4	39,9	5,0	17,5	25,5	29,0	11,4	5,0	1447
68296	6936D-40-3	11,4	39,9	5,0	17,5	51,0	58,0	11,4	5,0	1851

N.º de encomenda	A	C	D	ØE	F	G	Øh	J	k	L	m	N	P	ØQ	S	SW	T	V	W	X x Profundidade	ØY	Z	AA	AB	AC
68155	60	46,5	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	28	9,5	-
68171	79	66	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	47	9,5	-
68197	71	57	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	28,5	8	14,5
68213	84	69,5	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	41	8	14,5
68239	112,5	98,5	8	9	41	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	70	8	14,5
68254	73	57	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	28,5	8	17,5
68270	86	69,5	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	41	8	17,5
68296	114,5	98,5	10	9	41	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	70	8	17,5

Detalhes

Concepção:
Revestimento do cilindro em aço endurecidoe oxidado. Pistões e biela do pistão endurecidos por cementação e retificados. Biela do pistão com rosca interna. Raspador na biela do pistão.

Aplicação:
Montagem universal em dispositivos através de furos de fixação. Elemento universal para apertar, pressionar, fixar, rebitar e perfurar.

Características:
Cada tamanho de cilindro está disponível com diversos comprimentos de curso. Furos longitudinais e transversais numa versão. Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão.

Observação:
Na colocação em funcionamento observar uma perfeita purga. Para pressões de operação acima de 100 bar, os cilindros devem ser apoiados na base do cilindro durante a montagem através dos furos cruzados. Para a fixação devem ser utilizados parafusos da classe de tração 12.9.

VH = curso préVHio, RH = curso de retorno

Especificações técnicas

Mais informação
N.º de encomenda	68239
Força de aperto máx. [kN]	17.8
Máx. de funcionamento [bar]	350
Tipo de comando	Dupla ação
Curso [mm]	51
Peso<br>[g]	1397
