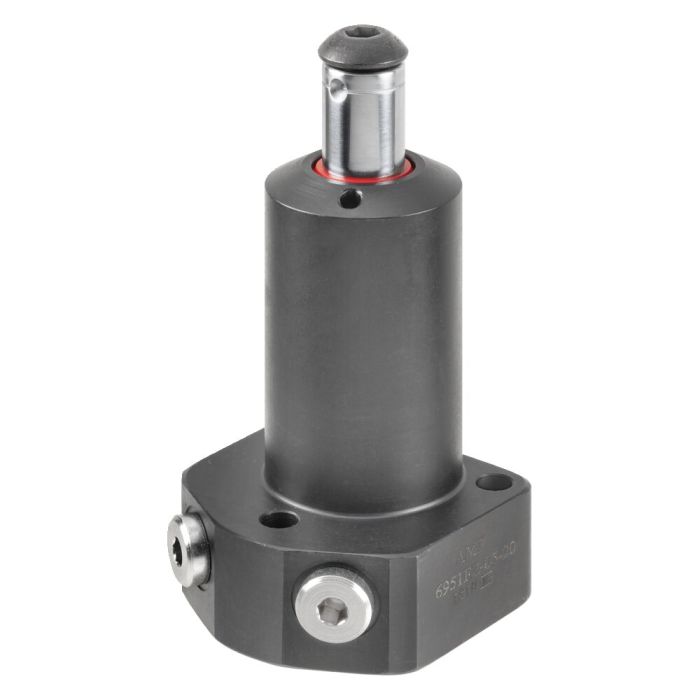

Cilindro de tração e compressão, flange na base, com biela guiada
Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna e posicionamento do braço de fixação. Anel em O para a vedação do flange. Separador na biela do pistão. Mola restabelecedora em aço inoxidável. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.
Aplicação:
Elemento fixador de tração e compressão universal para aplicação multifacetada.
Características:
Disponíveis todos os tamanhos de cilindros com ação simples e ação dupla. Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão. Os grampos podem ser fixados como nos grampos giratórios.
Observação:
O curso do pistão é conduzido, por isso ter em conta o fluxo volumétrico Q máx. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na aplicação em cilindros de simples ação existe o perigo do líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de umatubagem de ligação. Na colocação em funcionamento ter em mente uma boa ventilação.
| N.º de encomenda | 66506 |
|---|---|
| Força de aperto máx. [kN] | 5.6 |
| Máx. de funcionamento [bar] | 350 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 14.5 |
