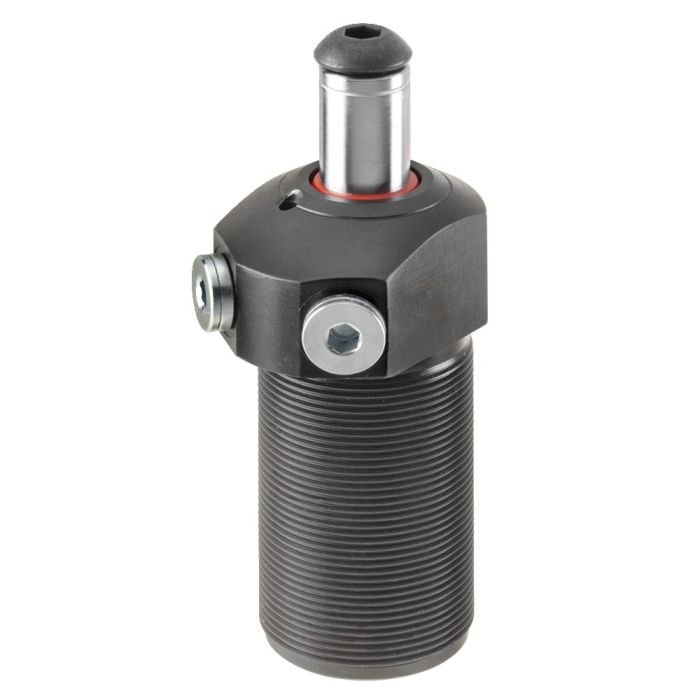

Cilindro de tração e compressão, roscado com flange, com pistão guiado

Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna e posicionamento do braço de fixação. Separador na biela do pistão. Alimentação de óleo através de conexão roscada.

Aplicação:
Elemento fixador universal de compressão e de tração para aplicação multifacetada.

Características:
Disponíveis todos os tamanhos de cilindros com simples e dupla ação. Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão. As cabeças dos grampos podem ser fixadas como nos grampos giratórios.

Observação:
O curso do pistão é conduzido, por isso ter em conta o fluxo volumétrico Q máx. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na aplicação em cilindros de simples ação existe o perigo do líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de umatubagem de ligação. Na colocação em funcionamento ter em mente uma boa ventilação. Para a fixação também podem ser utilizadas porcas ranhuradas DIN 70852.
