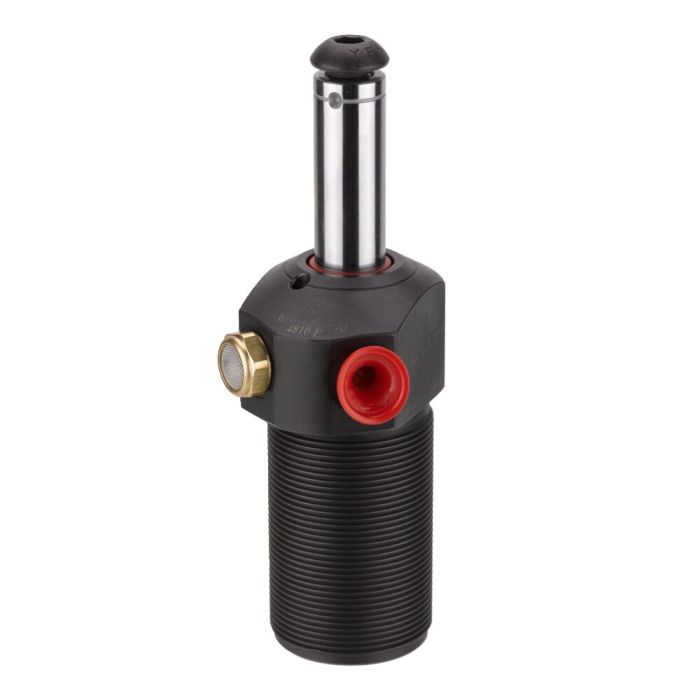

Cilindro de tração, roscado com flange, com pistão guiado

Força de pistão máx. 6,6 kN, máx. curso 20 mm, simples ação

N.º de encomenda

66670

Variantes do produto

N.º de encomenda	Nº do artigo	Tração da força de pistão de 350 bar [kN]	Curso [mm]	Vol. Tração [cm³]	Q max. [l/min]	Peso [g]
66605	6951GZ-02-10	2,2	14,5	0,92	0,165	308
66670	6951GZ-05-10	6,6	20,0	3,82	0,400	771
66712	6951GZ-11-10	13,9	29,5	11,90	1,640	1424

N.º de encomenda	A	C	D	F	G	Øh	J x Profundidade	P	S	ØT	V	W	Z°	ØAD	AC
66605	M28x1,5	102	44	25,5	13	11,13	M6 x 7	32	20,5	38	14	2	25°	3,2	G1/8
66670	M38x1,5	134	60	31	13	15,88	M10 x 12	38	26	47,5	19,5	2,41	35°	4,8	G1/8
66712	M48x1,5	172	79	32	13	22,23	M12 x 13	47,5	31,5	60	25,5	2,22	30°	4,8	G1/4

Detalhes

Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna e posicionamento do braço de fixação. Separador na biela do pistão. Mola restabelecedora em aço inoxidável. Alimentação de óleo através de conexão roscada.

Aplicação:
Elemento fixador universal de compressão e de tração para aplicação multifacetada.

Características:
Disponíveis todos os tamanhos de cilindros com simples e dupla ação. Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão. As cabeças dos grampos podem ser fixadas como nos grampos giratórios.

Observação:
O curso do pistão é conduzido, por isso ter em conta o fluxo volumétrico Q máx. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na aplicação em cilindros de simples ação existe o perigo do líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de umatubagem de ligação. Na colocação em funcionamento ter em mente uma boa ventilação. Para a fixação também podem ser utilizadas porcas ranhuradas DIN 70852.
