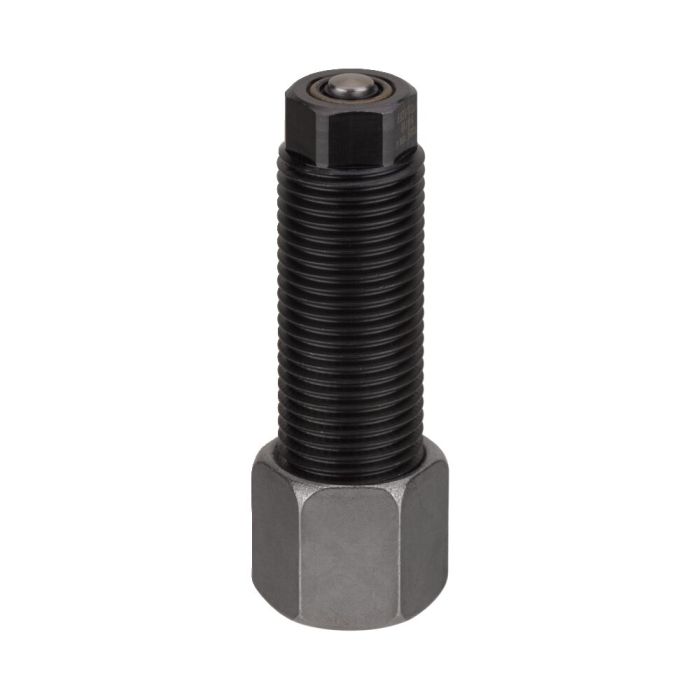

Cilindro roscado para conexão a tubo, com ponta do pistão abaulada
Concepção:
Revestimento do cilindro em aço polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Separador na biela do pistão, porca de capa com arruela de corte. Alimentação de óleo através de conexão roscada.
Características:
Nestes cilindros roscados podem ser diretamente fixadas uniões roscadas de mangueira ou juntas roscadas de tubos.
Observação:
Os cilindros roscados não podem ser carregados no estado de funcionamento. Os cilindros devem ser protegidos da influência direta de líquidos de corte e de refrigeração agressivos. Visto o cilindro não possuir um encosto para o tubo, a pré-montagem da arruela de corte deve ser efetuada com um suporte de pré-montagem endurecido. Devido à dimensão de montagem não é possível um encosto interno para o pistão. Por isso, não opere o cilindro roscado sem peça, pois caso contrário a mola pode ficar danificada ou pode ceder e perder força de tensão.
| N.º de encomenda | 60111 |
|---|---|
| Força de aperto máx. [kN] | 2.5 |
| Máx. de funcionamento [bar] | 500 |
| Tipo de comando | Simples ação |
| Curso [mm] | 10 |
