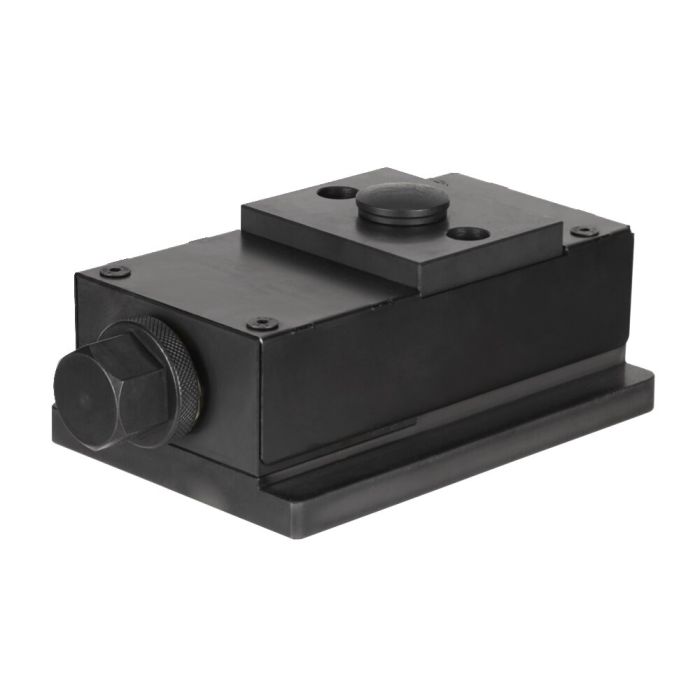

Cunha direcional de precisão

Aplicação:
- As superfícies retificadas da cunha permitem um ajuste suave e com precisão inferior a 1/10 mm.
- Acionamento pó chave-cachimbo sextavada, garantindo segurança elevada e um fácil manuseio em caso de grandes forças de ajuste.
- O efeito de cunha dupla assegura um movimento vertical e preciso sem deslocamento lateral.
- Dada a construção compacta da cunha de altura de precisão, obtêm-se níveis de segurança superiores no alinhamento de componentes pesados e grandes.
- A cunha direcional de precisão dispõe de um orifício de centragem adicional no fundo da base para o alinhamento na mesa de máquina.

Observação:
- Os suportes adequados para a cunha direccional de precisão são os nº 6440, 6441 e 6442
- O ajuste de altura é de 0,71 mm / rotação

Vantagens:
É possível ajustar a cunha direccional de precisão sob carga.

*H/U= altura de ajustamento por cada volta simples.
