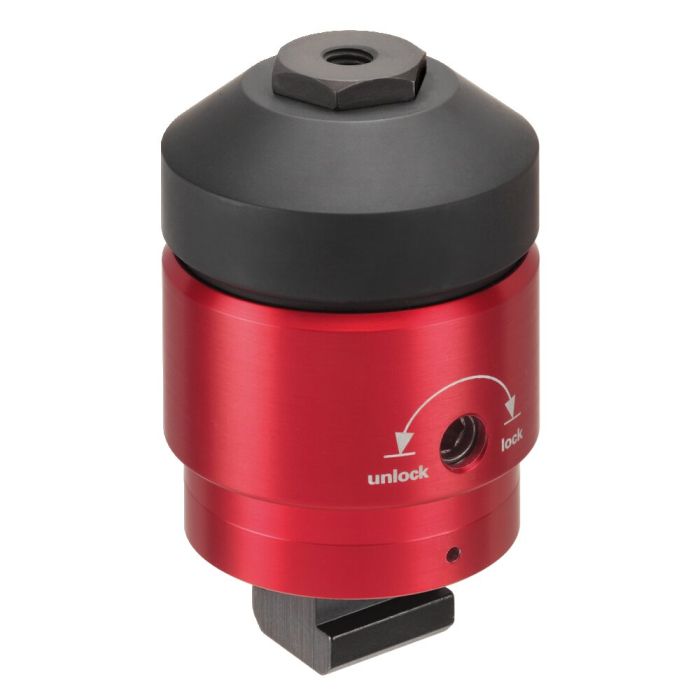

Elemento de suporte, mecânico

Aplicação:
1. Fixar o elemento de suporte (rosca de conexão 2x M 6) sobre o dispositivo.
- Atenção ao lado de operação!
- Alternativa: Desmontar o pino roscado M 12 x 10 e substituí-lo pelo pino roscado M 12 x 30, e montar o elemento de suporte com uma chave (SW 21), p. ex. para fixação de porca T
- (nenhum lado de operação assegurado).
2. Girando-se o excêntrico de aperto (sextavado SW 6) na superfície da caixa de proteção vermelha, o eixo de apoio é colocado na peça de trabalho com uma ligeira força de tensão.
3. Continuando a girar até ao limite (lock) - total de 180° - o mecanismo de aperto do eixo de apoio bloqueia sem alteração do trajeto.
O elemento de suporte está colocado e bloqueado na peça de trabalho.
4. Girando-se na direção oposta (unlock), o bloqueio é solto. Girando-se para trás até ao limite - total de 180° - o eixo de apoio é colocado na posição final.

Observação:
- A rosca M 8 no eixo de apoio pode ser montada com parafusos de pressão (nº 7110DHX,
7110DIX, 7110DKX, 7110DFX).
- Podem também ser montadas extensões específicas para o cliente.
- O furo roscado M 12 deve estar sempre fechado, de modo a garantir um funcionamento seguro.

Vantagens:
- Aplicação como pontos de apoio adicionais, a fim de evitar a flexão e a vibração da peça de
trabalho.
- A colocação diretamente sob os pontos de aperto evita a deformação das peças de trabalho.
- Compensação de elevadas tolerâncias das peças de trabalho (peças fundidas).
