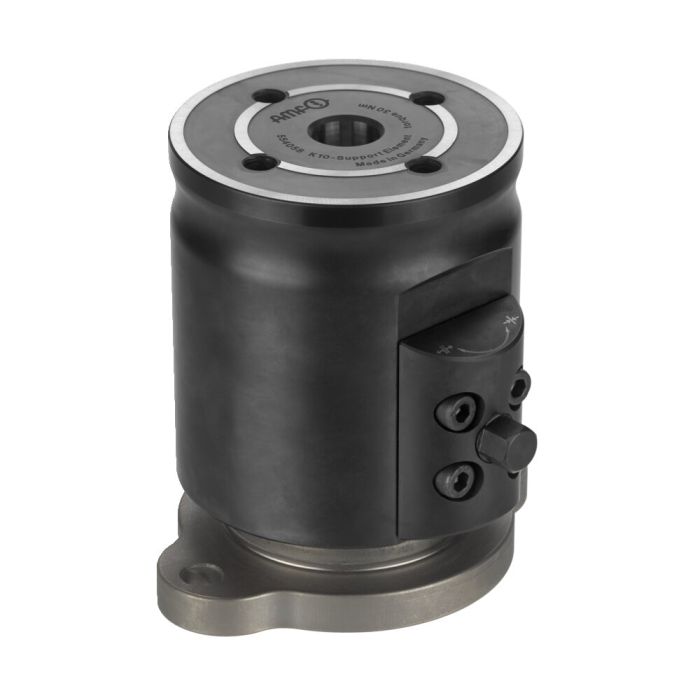

Elemento compensador de altura
Aplicação:
O elemento compensador de altura é usado para fixar sem deformação uma peça de trabalho a partir do quarto ponto de apoio. Através da força de mola o elemento assenta e, em seguida, é fixado através do acionamento do parafuso de aperto. O elemento compensador de altura está estendido na posição base.
Este elemento também pode ser usado como elemento de suporte para evitar a dobra e vibração das peças de trabalho.
Observação:
Os parafusos de fixação estão incluídos no material fornecido.
Número de pedido das mangas de centralização:
- tamanho B10: nº de ped. 535732 e 430223
- tamanho B20: nº de ped. 78006
Vantagens:
Fixação fácil, rápida e flexível de contornos de peças de trabalho complexas na mesa da máquina. Especialmente apropriado para nivelar peças de trabalho ou dispositivos de fixação na altura de usinagem necessária na máquina-ferramenta, para fixar esta com segurança.
| N.º de encomenda | 558903 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Mecânico |
| Tamanho módulo de fixação | 20 |
