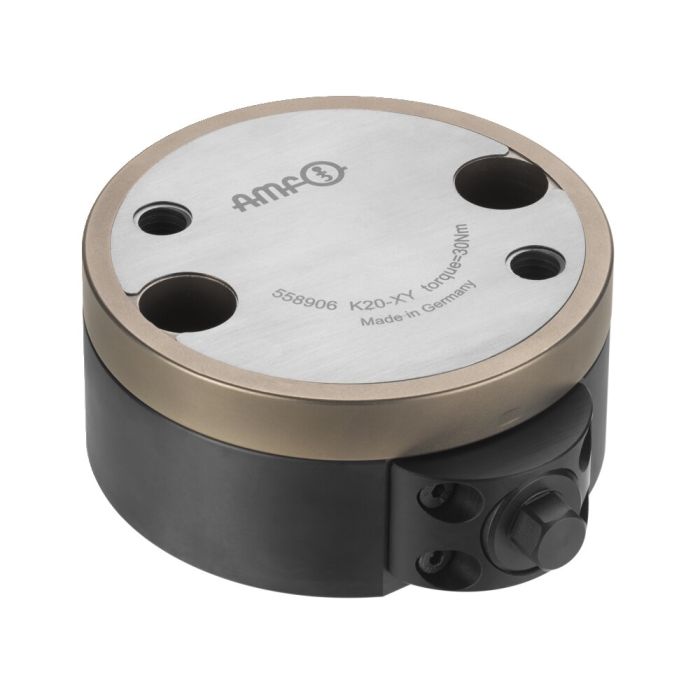

Elemento compensação XY-Nível
Tamanho B20
N.º de encomenda
558906
Aplicação:
O elemento compensador pode compensar até 4 mm de tolerância de posição no nível. É usado para compensar as tolerâncias de distância do pino de fixação. É possível deslocar a parte superior para a parte inferior no estado aberto e é fixado sem deformação através do acionamento do parafuso de aperto.
Observação:
Os parafusos de fixação estão incluídos no material fornecido.
Vantagens:
Fixação simples, rápida e flexível de contornos de peças de trabalho complexos com grandes tolerâncias de distância dos pinos de fixação na mesa da máquina.
| N.º de encomenda | 558906 |
|---|---|
| Tipo de produto | Modulares Nullpunktspannsystem |
| Modo de funcionamento | Mecânico |
| Tamanho módulo de fixação | 20 |
| Peso [g] | 3400 |
