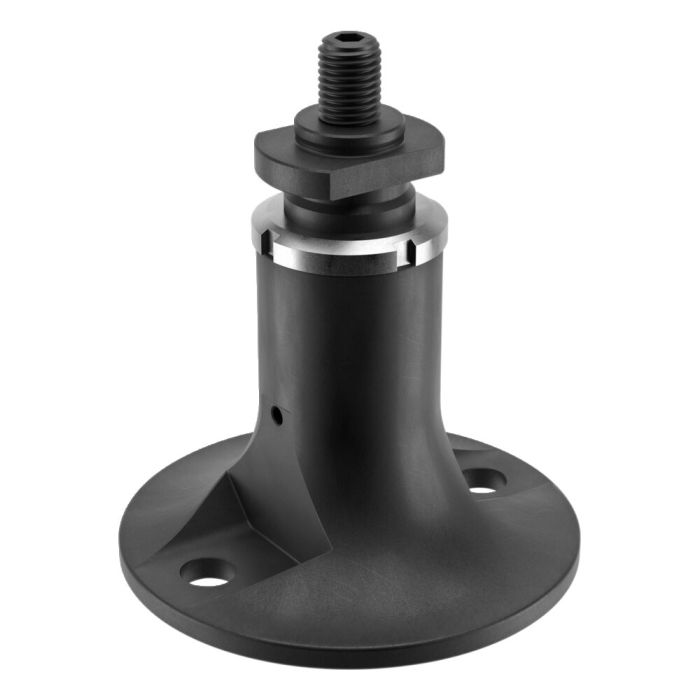

Elemento de apoio, regulável ± 5 mm
Aplicação:
Com o elemento de apoio, as peças de trabalho com orifício para o pino de fixação, dependendo do tamanho (10 ou 20), podem ser apanhadas e fixadas a um elemento de base ou intermediário. Devido à possibilidade de regulação e de reação, o elemento de apoio pode ser ajustado continuamente ± 5 mm ao contorno da peça de trabalho.
Este sistema de fixação pode ser usado com a finalidade do processamento de 5 lados de peças de trabalho na altura de funcionamento necessária na máquina, ou para fixar, de forma segura e rápida, peças de trabalho na mesa de máquina com espaçamentos e diferentes alturas de fixação.
Observação:
Números de encomenda das mangas de centragem
- Ø15: nº de enc. 535732
- Ø16: nº de enc. 78006
- Ø22: nº de enc. 78238
Vantagens:
Montagem simples, rápida e flexível de peças de trabalho de contornos complexos na mesa da máquina. Particularmente indicado para nivelar peças de trabalho ou dispositivos de aperto nas altura de funcionamento necessárias na máquina-ferramenta e para os fixar firmemente.
| N.º de encomenda | 532416 |
|---|---|
| Tipo de produto | Sistema modular de fixação de ponto zero |
| Modo de funcionamento | Mecânico, Hidráulico, Pneumático |
| Tamanho módulo de fixação | 10 |
